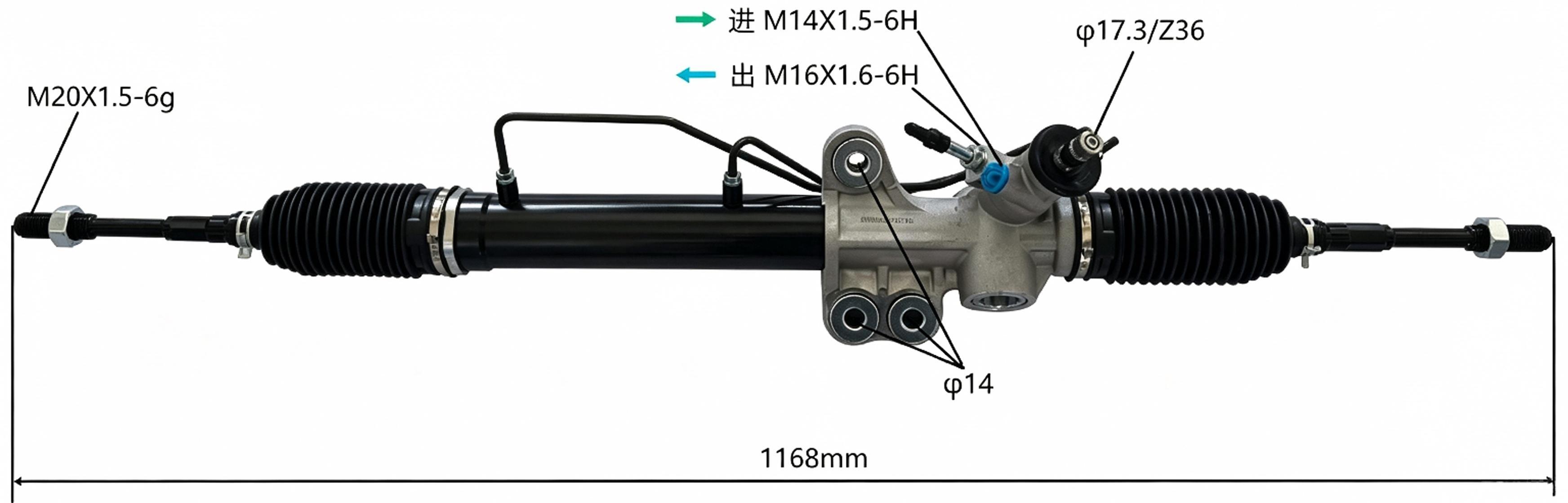

49001-3XT0A حامل القيادة المساعدة لـ 490013XT0A نيسان أورفان NV350 E26

وصف وظيفة المنتج

تعد مجموعة رف التوجيه المعزز بالزيت مكونًا حاسمًا في نظام التوجيه في سيارتك نيسان يورفان. تقوم وحدة الرف والترس الهيدروليكية هذه بتحويل الحركة الدورانية لعجلة القيادة إلى حركة خطية، مما يؤدي إلى دوران العجلات الأمامية للتحكم في اتجاه السيارة. بالنسبة لسيارة نيسان يورفان NV350 E26 (نسخة قاعدة العجلات القصيرة)، فإن رف التوجيه الذي يعمل بشكل صحيح ضروري للاستجابة الدقيقة للتوجيه، والتحكم المستقر، والتحكم الآمن في السيارة في كل من التطبيقات الركاب والتجارية. تم تصميم هذه المجموعة ذات القيادة اليسرى (LHD) وفقًا لمواصفات المصنع، مما يضمن ملاءمة صحيحة وأداء توجيه موثوق به. تم تأكيد رقم القطعة 49001-3XT0A لنسخة قاعدة العجلات القصيرة، بينما 49001-3XT0B لنسخة قاعدة العجلات الطويلة.دليل التشخيص بنفسككيف تعرف ما إذا كان رف التوجيه المعزز بالزيت يحتاج إلى استبدال:متغيرات الهيكل:

تسرب سائل التوجيه المعزز بالزيت

– سائل أحمر/بني تحت السيارة، يتسرب من الرف أو الخطوط أو داخل الأغطية

توجيه ثقيل– المحاذاة إلزامية بعد استبدال الرف

1. ضوضاء غير طبيعية– أزيز، أو أنين، أو طقطقة عند الانعطاف. الأسباب المحتملة: زيت هيدروليكي متسخ، فقاعات هواء، أو تسرب في الخطوط

2. لعب في التوجيه / طقطقة– لعب حر زائد في عجلة القيادة، أو طقطقة فوق المطبات

3. عودة توجيه بطيئة– تعود عجلة القيادة إلى المركز ببطء بعد الانعطاف. الأسباب المحتملة: صمام تحكم عالق أو ترس توجيه تالف

4. 💡فحص سريع:

5. – تحقق من مستوى سائل التوجيه المعزز بالزيت. إذا كان منخفضًا، فقد يكون هناك تسرب في الرف. مع إيقاف تشغيل السيارة، قم بتدوير عجلة القيادة قليلاً إلى اليسار واليمين – قد يشير اللعب الزائد إلى تآكل داخلي في الرف. افحص أيضًا أغطية الرف بحثًا عن شقوق أو رطوبة.سمات المنتج

رقم القطعة49001-3XT0Aنوع المنتج

رف توجيه معزز بالزيت / ترس توجيه

فاصل وصلة كروية

فاصل طرف عمود التوجيه

• مفتاح صواميل متوهجة (لخطوط التوجيه المعزز بالزيت)

• قفازات السلامة وحماية العين

• مرجع عام للتركيب (اتبع دائمًا دليل الخدمة الخاص بالمركبة):

• الخطوة

• الإجراء

• 1

أوقف السيارة على أرض مستوية، وثبتها بالدعامات، وارفع مقدمة السيارة.

استخدم سائل التوجيه المعزز بالزيت الصحيح كما هو محدد في دليل المركبة.

• إذا كنت غير متأكد من أي خطوة، استشر ميكانيكيًا مؤهلاً.

• نصائح التركيب والأخطاء الشائعة

• الخطأ عند استبدال رف التوجيه المعزز بالزيت:

• ❌

• خطأ:

– طلب رف بطول خاطئ (قاعدة عجلات قصيرة مقابل طويلة) أو الفشل في شطف النظام.

✅

صحيح:تحقق من الطول الصحيح

– 49001-3XT0A لقاعدة العجلات القصيرة؛ 49001-3XT0B لقاعدة العجلات الطويلة.استخدم السائل الصحيح– المحاذاة إلزامية بعد استبدال الرف

1. اشطف النظام جيدًا– للحصول على أفضل أداء، اشطف النظام عند استبدال الرف.افحص واستبدل أطراف عمود التوجيه والأغطية– أثناء إزالة الرف، افحص واستبدل إذا كانت متآكلة.قم بإجراء محاذاة للعجلات– أي عمل على الرف أو أطراف عمود التوجيه يغير إعدادات الانحراف، لذا فإن المحاذاة الصحيحة مطلوبة.

2. ⚠️تذكر:

3. عملية تركيب رف التوجيه معقدة ويجب أن تتم بواسطة ميكانيكي مؤهل. يمكن أن يؤدي مفصل عمود التوجيه غير المحكم إلى فقدان التحكم في التوجيه. قم دائمًا بشد برغي مفصل عمود التوجيه إلى المواصفات.معرفة الصناعة

4. نظام توجيه نيسان يورفان NV350 E26:نيسان يورفان NV350 E26 هي شاحنة تجارية تم إنتاجها تقريبًا من عام 2013 فصاعدًا. تستخدم نظام توجيه معزز بالزيت هيدروليكي من نوع رف وترس. رف التوجيه 49001-3XT0A هو الإصدار ذو القيادة اليسرى (LHD) لمتغير قاعدة العجلات القصيرة / الهيكل الضيق.

5. معلومات أساسية:

أرقام القطع:– 49001-3XT0A (قاعدة عجلات قصيرة / هيكل ضيق)، 49001-3XT0B (قاعدة عجلات طويلة / هيكل عريض)نوع القيادة:

– دفع خلفي (RWD) / شاحنة تجارية

نوع التوجيه:

– توجيه معزز بالزيت هيدروليكي من نوع رف وترسسنوات الإنتاج:– 2013-متغيرات الهيكل:

– قاعدة عجلات قصيرة / هيكل ضيق– المحاذاة إلزامية بعد استبدال الرف

• :تسرب الختم

• – سائل أحمر/بني يتسرب من الرف أو الخطوط أو داخل الأغطية. تحقق من تسرب زيت الهيدروليك.تآكل داخلي

• – يمكن أن تتآكل أسنان الرف والترس، مما يسبب لعبًا في التوجيه وطقطقة فوق المطبات.تآكل أطراف عمود التوجيه

• – يمكن أن تتآكل أطراف عمود التوجيه الداخلية أو الخارجية، مما يؤثر على دقة التوجيه.مشاكل صمام التحكم

• – يمكن أن يسبب صمام التحكم العالق عودة توجيه بطيئة.نصائح الخدمة

:– المحاذاة إلزامية بعد استبدال الرف

• تحقق من زيت الهيدروليك كل 10,000 كم وتأكد من نظافتهتحقق من وصلات أنابيب الزيت كل 20,000 كم لمنع التسرب

• استبدل أطراف عمود التوجيه والأغطية عند استبدال الرفمحاذاة عجلات صحيحة ضرورية بعد استبدال الرف

• محتويات العبوة1 × مجموعة رف توجيه معزز بالزيت

• تغليف واقٍ مع ملصق رقم القطعةملاحظة:

– تأكد مع البائع المحدد الخاص بك.– المحاذاة إلزامية بعد استبدال الرف

• هل استبدلت رف التوجيه ولا تزال تواجه مشاكل؟ تحقق من هذه النقاط:

• هل تم تركيب الرف الصحيح؟

• – 49001-3XT0A لقاعدة العجلات القصيرة؛ 49001-3XT0B لقاعدة العجلات الطويلة

• هل تم تنفيس نظام التوجيه المعزز بالزيت بشكل صحيح؟

• – يمكن أن يسبب الهواء في النظام ضوضاء وتوجيهًا ثقيلًا

هل مضخة التوجيه المعزز بالزيت تعمل بشكل صحيح؟

• – يمكن أن تسبب المضخة الفاشلة توجيهًا ثقيلًا

• هل تم شد أطراف عمود التوجيه بشكل صحيح؟

– يمكن أن تسبب أطراف عمود التوجيه غير المحكمة لعبًا في التوجيههل تم توصيل مفصل عمود التوجيه بشكل صحيح؟

– يمكن أن يسبب مفصل عمود التوجيه غير المحكم لعبًا في التوجيه

هل تم إجراء محاذاة للعجلات؟– المحاذاة إلزامية بعد استبدال الرف

1. هل سائل التوجيه المعزز بالزيت من النوع الصحيح؟– استخدم سائل PSF المعتمد من نيسان أو سائل مكافئ

2. هل زيت الهيدروليك متسخ أو ملوث؟– يمكن أن يسبب الزيت المتسخ ضوضاء غير طبيعية

3. هل توجد فقاعات هواء في النظام؟– يمكن أن تسبب فقاعات الهواء ضوضاء غير طبيعية ويجب تنفيسها

4. ضمان الجودة والتزام الخدمةضمان الجودة:

5. يتم تصنيع كل مكون في عمليات إنتاج خاضعة للرقابة لضمان دقة الأبعاد المتسقة وسلامة المواد. تخضع كل وحدة لفحوصات الجودة التالية قبل التعبئة:فحص الأبعاد – يتم التحقق من نقاط التثبيت الحرجة وأبعاد الرف مقابل مواصفات التصميم

6. اختبار ختم الهيدروليك – يتم تأكيد سلامة الختماختبار حركة الرف – يتم تأكيد التشغيل السلس

7. فحص تشطيب السطح – يتم التحقق بصريًا من حماية التآكل وجودة السطححماية التعبئة:

8. يتم ختم كل رف توجيه معزز بالزيت بشكل فردي في عبوة واقية لمنع التلوث والتلف المادي أثناء التخزين والنقل. تتضمن العبوة ملصقًا واضحًا لرقم القطعة لسهولة التعرف عليها.التزام الخدمة:

9. الالتزامالوصف

دعم ما قبل البيع

مساعدة في التحقق من الملاءمة – نساعد في تأكيد التوافق قبل الطلب
شحن في الوقت المناسب

• تتم معالجة الطلبات وشحنها خلال وقت المناولة المحدد

• تعبئة آمنة

• تعبئة واقية لمنع تلف النقل

• دعم سريع الاستجابة

عادةً ما يتم الرد على استفسارات خدمة العملاء في غضون 24 ساعة
حل عادل

سيتم مراجعة أي مشاكل في طلبك وحلها على الفور
