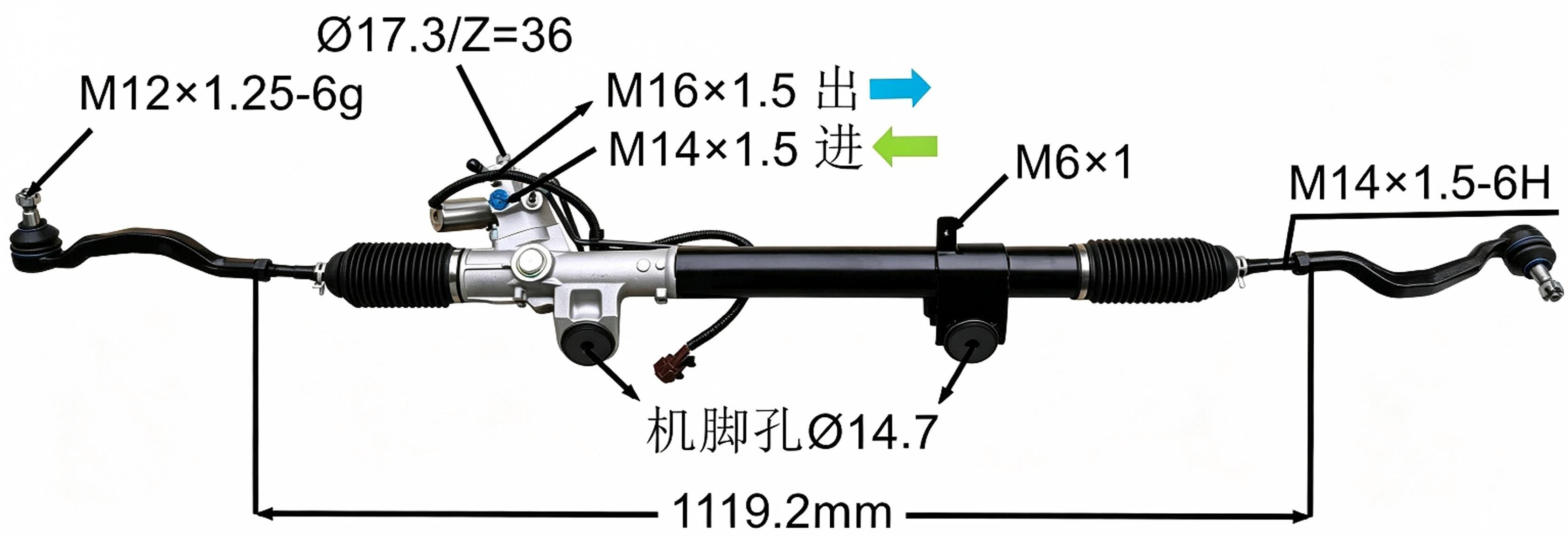

490011CA0A رف توجيه معزز لإنفينيتي QX70 FX35 FX37 V6

وصف وظيفة المنتج

جهاز القيادة المُساعد و مجموعة العجلات هي مكونات حاسمة لنظام القيادة في سيارتكهذه الوحدة الهيدروليكية المرفق والعجلة تحويل حركة الدوران من عجلة القيادة إلى حركة خطية، وتدور العجلات الأمامية للتحكم في اتجاه السيارة.رف القيادة الذي يعمل بشكل صحيح ضروري لرد الدقة على القيادة، التحكم المستقر، والسيطرة الآمنة على السيارةتم تصميم هذا التجميع LHD (القيادة اليد اليسرى) وفقا لمواصفات المصنع، وضمان تناسب مناسب وأداء القيادة الموثوق بها.تم تأكيد أن أرقام الأجزاء 49001-1CA0A و 49001-1CA0B قابلة للتبادل لهذا الطلب.

دليل التشخيص

كيفية معرفة ما إذا كان حامل القيادة الكهربائية يحتاج إلى استبدال:

ابحث عن هذه العلامات الشائعة:

1. تسربات سائل القيادة المساعدةسائل أحمر / بني تحت السيارة ، يبكي من الرف ، أو الخطوط ، أو داخل الأحذية

2. القيادة الثقيلة‬ يشعر بالصعوبة غير العادية في القيادة، وخاصة عند السرعات المنخفضة

3. القيادة غير المتكافئة أو غير المتكافئة‬ يشعر القيادة بالخرف أو الشقوق أو عدم الاتساق عند الدوران

4. لعبة القيادة / الكلاب‬ اللعب الحر المفرط في عجلة القيادة، أو التشنجات على الخرطوشات

5. ارتداء الإطارات غير المتساوينمط ارتداء الإطارات الذي يشير إلى مشاكل في محاذاة القيادة

‬‬فحص سريع:تحقق من مستوى سائل القيادة إذا كان منخفضاً قد يكون هناك تسرب في الرفقم بتحويل عجلة القيادة إلى اليسار إلى اليمين قليلاً ‬العب المفرط قد يشير إلى تآكل الداخلي للمرفقأيضاً فحص الأحذية على وجود شقوق أو رطوبة.

سمات المنتج

إرشادات التثبيت

الأدوات المطلوبة عادة:

• مجموعة مفاتيح المقابس (مترية)

• مفتاح الدوران

• فاصل مفاصل الكرات

• فاصل نهاية قضيب الربط

• مفتاح المكسرات (لخطوط القيادة)

• قفازات السلامة وحماية العين

المرجع العام للتثبيت (اتبع دائمًا دليل الخدمة الخاص بالمركبة):

مهمة:

• عملية تثبيت رف القيادة معقدة ويجب أن يكتملها ميكانيكي مؤهل.

• هذا مكون هيكلي وحاسم للسلامة. القيم المناسبة لعزم الدوران وإجراءات التثبيت ضرورية.

• يجب أن يكون هناك محاذاة احترافية للعجلات بعد التثبيت.

• استخدم سائل القيادة المساعدة الصحيح كما هو محدد في دليل السيارة.

• إذا كنت غير متأكد من أي خطوة، استشر ميكانيكي مؤهل.

نصائح التثبيت والأخطاء الشائعة

الخطأ عند استبدال حامل القيادة الكهربائية:

‬‬خطأ:عدم غسل النظام أو استخدام سائل غير صحيح ، وعدم إجراء محاذاة العجلات.

✅صحيح:

1. استخدم السائل الصحيحاستخدم PSF المصادق عليه من نيسان / انفينيتي أو السائل المكافئ كما هو محدد على غطاء الخزان.

2. اغسل النظام جيداًلتحقيق أداء مثالي، اغسل النظام عند استبدال الرف.

3. فحص واستبدال قضبان ربطة العنق والحذاء‬ أثناء إخراج الرف، فحصها واستبدالها إذا كانت مرتدية.

4. أداء محاذاة عجلةأي عمل على الرف أو العقدة يغير إعدادات أصابع القدم ، لذلك يتطلب محاذاة مناسبة.

5. إنزف النظام بشكل صحيحإضافة إلى ذلك، يجب أن تكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إ

️️تذكّر:عملية تثبيت رف القيادة معقدة ويجب أن يكتملها ميكانيكي مؤهل. يمكن أن يسبب المفصل الرفيع للقيادة فقدان سيطرة القيادة.دائما عزم الدوران المسمار المشترك إلى المواصفات.

معرفة الصناعة

نظام القيادة Infiniti FX/QX70 S51:

إن إنفينيتي إف إكس (2008-2017) و QX70 (2013-2017) هي سيارات الدفع الرباعي الفاخرة التي بنيت على هيكل S51. تستخدم نظام توجيه هيدروليكي بمساعدة الطاقة.حامل القيادة 49001-1CA0A هو نسخة LHD لهذه المركبات، مع الرقم البديل 49001-1CA0B متوفر أيضاً.

المعلومات الرئيسية:

• أرقام الأجزاء:49001-1CA0A (LHD)

• نوع المحرك:AWD (دفع جميع العجلات)

• نوع القيادة:أجهزة التشغيل الهيدروليكية

• سنوات الإنتاج:2008 - 2017

أنماط الفشل الشائعة:

• تسرب الأختامسائل أحمر/بني يبكي من الدرج أو الخطوط أو داخل الأحذية

• ارتداء داخلييمكن أن تتآكل أسنان الدرج والعجلة، مما يسبب لعب القيادة والتشنجات على الخرطوشات

• ارتداء نهاية قضيب الرباطيمكن أن تتآكل أطراف عصا القيادة الداخلية أو الخارجية ، مما يؤثر على دقة القيادة

• فشل التشغيلالحذاء الممزق يسمح بدخول الأوساخ ويزيد من ارتداء الدرج

نصائح الخدمة:

• استخدم PSF معتمد من نيسان / Infiniti أو سائل معادل

• سائل التنظيف كل 60،000-100،000 كم

• استبدل قضبان العقدة والحذاء عند القيام بالرف

• من الضروري ترتيب العجلات بشكل صحيح بعد استبدال الرف

• يشترك هيكل S51 في مكونات التوجيه عبر العديد من أنواع المحرك ، لذلك غالباً ما تكون أرقام الأجزاء قابلة للتبادل

 محتويات العبوة

• 1 × تجميع رف القيادة المساعدة

• العبوات الواقية مع علامة رقم الجزء

ملاحظة:تأكد مع البائع الخاص بك.

الأسئلة الشائعة

س1: كيف يمكنني التأكد من أن حامل القيادة يناسب سيارتي؟
A1: تحقق من رقم الجزء الموجود على رف القيادة الحالي الخاص بك. هذا الرف يناسب Infiniti FX35، FX37، FX50 (2008-2017) و QX70 (2013-2017) مع هيكل S51 وتكوين LHDتأكد دائماً من خلال رقم السيارة

السؤال الثاني: هل هذا للقيادة من الجهة اليسرى أم الجهة اليمنى؟
A2: هذا الرف هو لالقيادة اليسرى (LHD)المركبات فقط.

السؤال 3: هل هذا يناسب طراز 2WD أو 4WD؟
A3: تم تأكيد هذا الرف4WD/AWDالنماذج.

السؤال 4: ما هو الفرق بين 49001-1CA0A و 49001-1CA0B؟
A4: كلا الرقمين هي مرجعية متقاطعة لنفس مجموعة حامل القيادة LHD.

س5: هل يأتي هذا مع أطراف عصا الرباط؟
ج5: قد يتم تضمين أطراف قضيب العقدة أو لا، اعتمادا على المورد. تأكد من البائع الخاص بك.

هل ما زلت تواجه مشاكل بعد استبدالها؟

هل استبدلت حاملة القيادة ولكن لا تزال لديك مشاكل؟

1. هل نظام القيادة المساعدة دمرت بشكل صحيح؟يمكن أن يسبب الهواء في النظام ضوضاء وقيادة ثقيلة

2. هل مضخة القيادة تعمل بشكل صحيح؟يمكن أن تسبب مضخة فاشلة قيادة ثقيلة

3. هَلْ أطراف عصا العقدةِ مُعَقَّدةُ بشكل صحيح؟يمكن أن تسبب أطراف العصا الرخوة لعب القيادة

4. هل تم توصيل عمود القيادة بشكل صحيح؟يمكن أن يسبب المفاصل الفضفاضة لعب القيادة

5. هل تم تحديد محاذاة العجلة؟التوفيق إلزامي بعد استبدال الرف

6. هل سائل القيادة الصناعية هو النوع الصحيح؟‬ استخدم أجهزة "نيسان" أو "إنفينيتي" المعتمدة أو ما يعادلها

ضمان الجودة والالتزام بالخدمة

ضمان الجودة:
يتم تصنيع كل مكون تحت عمليات إنتاج خاضعة للرقابة لضمان دقة الأبعاد المتسقة وسلامة المواد.كل وحدة تخضع لمراقبة الجودة التالية قبل التعبئة:

• التفتيش الأبعادية: يتم التحقق من نقاط التثبيت الحرجة وأبعاد الرف بموجب مواصفات التصميم

• اختبار الختم الهيدروليكي تم تأكيد سلامة الختم

• اختبار حركة الدرج تأكيد التشغيل السلس

• تفتيش النهاية السطحية يتم التحقق بصريا من حماية التآكل وجودة السطح

حماية العبوة:
يتم إغلاق كل رف للقيادة المساعدة بشكل فردي في عبوة وقائية لمنع التلوث والأضرار المادية أثناء التخزين والنقل.تتضمن العبوة ملصق رقم الجزء واضحًا لسهولة التعرف عليه.

التزام بالخدمة:

 توصيات المنتجات ذات الصلة

عند استبدال رف القيادة المساعدة ، يوصى في كثير من الأحيان بفحص واستبدال المكونات ذات الصلة التالية في نفس الوقت.

النهايات الخارجية للقضيبيربط أطراف قضيب القيادة مع مفاصل القيادة. إذا كانت مرتدية، فإن دقة القيادة ستتأثر. استبدالها كمجموعة عند استبدال القيادة.

النهايات الداخلية لقطة العقدةيتم ربط أطراف قضبان العقدة الداخلية مباشرة بالرف. يمكن أن ترتدي وتسبب لعبة التوجيه. أثناء خروج الرف ، فحص واستبدالها إذا لزم الأمر.

حذاء القيادةيحمي الحذاء الرف من التراب والرطوبة. إذا تمزق ، يجب استبداله لمنع تلوث الرف الجديد.

مضخة القيادةيضخ المضخة الضغط الهيدروليكي إلى الرف. إذا فشلت المضخة، فإن القيادة ستكون ثقيلة حتى مع رف جديد. تحقق من الضوضاء وتدفق السائل.

عمود الإدارة U-Jointيربط المفصل U عمود التوجيه بالرف. يمكن أن يسبب المفاصل U المرتدية لعبة التوجيه والاهتزاز. فحص أثناء إزالة الرف.
