وصف وظيفة المنتج

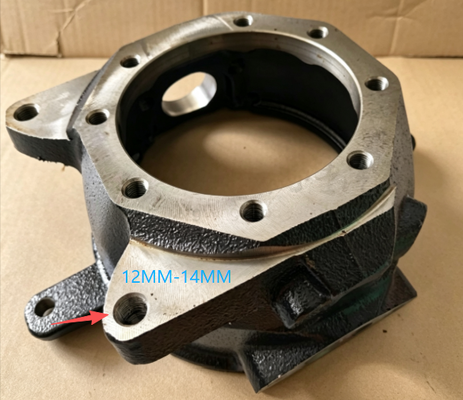

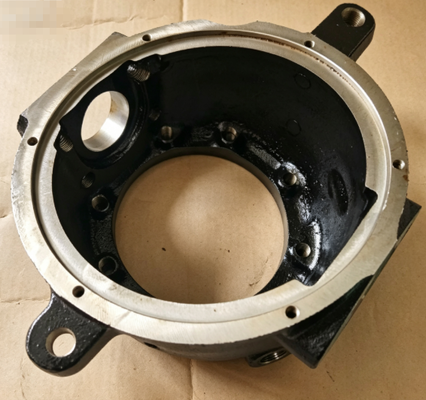

مفصل التوجيه (رقم القطعة 43211-60111 لليمين / 43212-60111 لليسار) هو مكون هيكلي حاسم في المحور الأمامي ونظام التوجيه لسيارتك تويوتا لاند كروزر سلسلة 70. وظيفته الأساسية هي دعم محور العجلة الأمامية وتجميع الفرامل مع توفير نقطة الارتكاز لدوران التوجيه. يربط المفصل محور العجلة برابط التوجيه ومكونات التعليق، ويتحمل الأحمال الرأسية من وزن السيارة والقوى الجانبية أثناء الانعطاف. بالنسبة لطرازات لاند كروزر سلسلة 70 المزودة بمحاور أمامية صلبة، فإن مفصل التوجيه الذي يعمل بشكل صحيح ضروري للتحكم الدقيق في التوجيه، والتعامل المستقر، وتشغيل السيارة بأمان. تم تصميم هذا المكون وفقًا لمواصفات المصنع، مما يضمن ملاءمة صحيحة وأداء موثوقًا به.

الأعراض الشائعة لمفصل التوجيه الفاشل

إذا كنت تواجه أيًا من الأعراض التالية، فقد يكون مفصل التوجيه الخاص بك فاشلاً ويحتاج إلى استبدال:

• لعب مفرط في التوجيه أو ارتخاء:عجلة القيادة بها لعب حر مفرط قبل أن تستجيب العجلات - يشير هذا إلى تآكل محامل المفصل أو بطانات محور الدوران.

• أصوات فرقعة أو طقطقة عند الانعطاف:صوت فرقعة معدني أو صوت طقطقة عند التوجيه أو عند المرور فوق المطبات - يشير هذا إلى تآكل مكونات المفصل أو تركيب غير محكم.

• تآكل غير متساوٍ أو غير منتظم للإطارات:تظهر الإطارات الأمامية أنماط تآكل غير متساوية، خاصة التقعر أو التموج - يشير هذا إلى مشاكل في المفصل أو المحاذاة.

• تشتت التوجيه أو ضعف العودة إلى المركز:تتشتت السيارة على الطرق المستقيمة أو لا تعود عجلة القيادة إلى المركز بشكل صحيح - يشير هذا إلى تيبس المفصل أو تآكله.

• تلف مرئي أو تشققات على المفصل:يكشف الفحص عن تشققات أو صدأ عميق أو تلف ناتج عن صدمة على جسم المفصل - يشير هذا إلى ضعف هيكلي.

• تسرب الشحم من منطقة المفصل:شحم مرئي حول المفصل أو غلاف المحور الدوار - يشير هذا إلى تآكل الأختام أو تلف المكونات.

إذا كنت قد أكدت هذه الأعراض من خلال الفحص، فإن استبدال مفصل التوجيه هو الحل الموصى به.

كيفية تشخيص مفصل توجيه معيب

قبل شراء قطعة غيار، قم بإجراء هذه الفحوصات البسيطة للتأكد من أن مفصل التوجيه هو المشكلة:

• الفحص البصري:مع إزالة العجلة ودعم السيارة بأمان، افحص المفصل بحثًا عن تشققات أو صدأ عميق أو تلف ناتج عن صدمة أو تسرب شحم حول منطقة غلاف المحور الدوار.

• اختبار لعب التوجيه:مع وجود العجلات الأمامية على الأرض، اطلب من مساعد تدوير عجلة القيادة قليلاً إلى اليسار واليمين أثناء مراقبتك للمفصل ورابط التوجيه. الحركة المفرطة قبل استجابة العجلة تشير إلى التآكل.

• اختبار الرفع:ارفع المحور الأمامي وادعمه على حوامل. امسك الجزء العلوي والسفلي من الإطار وحاول هزها. قد تشير الحركة المفرطة إلى تآكل محامل المفصل أو بطانات محور الدوران.

• اختبار الطريق:قم بالقيادة بسرعة منخفضة وقم بإجراء دورات على شكل الرقم ثمانية. استمع لأصوات الفرقعة أو الطقطقة من مقدمة السيارة. لاحظ أي تشتت في التوجيه أو ضعف في العودة إلى المركز.

متى يكون هذا الجزء مهمًا للغاية

مفصل التوجيه هذا مهم بشكل خاص للمركبات التي:

• تستخدم للقيادة على الطرق الوعرة أو التضاريس القاسية - تفرض هذه الظروف أحمال صدمات عالية على المحور الأمامي ومكونات التوجيه.

• تعمل بأحمال ثقيلة أو مقطورة - الوزن الإضافي يزيد الضغط على المفصل ونظام التوجيه.

• تقاد في مناطق ذات ظروف طرق سيئة - الحفر والأسطح الخشنة تسرع تآكل مكونات المفصل.

• مركبات ذات أميال عالية حيث تآكلت مكونات المفصل الأصلية بمرور الوقت.

في هذه الظروف، يعمل مفصل التوجيه بجهد أكبر وهو أكثر عرضة للتآكل، مما يجعل الفحص المنتظم والاستبدال في الوقت المناسب ضروريين للتوجيه الموثوق به والسلامة.

سمات المنتج

إرشادات التركيب

الأدوات المطلوبة عادةً:

• مجموعة مفاتيح سقاطة (مترية، شديدة التحمل)

• مفتاح عزم

• فاصل وصلة كروية

• مكبس محامل / مجموعة أدوات تثبيت

• قفازات أمان وحماية للعين

مرجع عام للتركيب (اتبع دائمًا دليل الخدمة الخاص بالمركبة):

هام:

• يتطلب هذا الإجراء أدوات متخصصة وخبرة.يمكن أن يؤدي التركيب غير الصحيح إلى فشل التوجيه.

• استبدل دائمًا محامل العجلات والأختامعند تركيب مفصل جديد.

• تحقق من محاذاة العجلات واضبطهابعد التركيب.

• إذا كنت غير متأكد من أي خطوة، استشر ميكانيكيًا مؤهلاً.

محتويات العبوة

• 1 × مفصل توجيه (يمين 43211-60111 أو يسار 43212-60111)

• تغليف واقٍ مع ملصق رقم القطعة

ملاحظة:محامل العجلات والأختام ومسامير التثبيت غير متضمنة. اطلبها بشكل منفصل حسب الحاجة.

توصيات الفحص والصيانة

يجب فحص مفصل التوجيه أثناء خدمة المحور الأمامي.تشير علامات التشققات أو التلف أو سلوك التوجيه غير الطبيعي إلى الحاجة إلى الفحص أو الاستبدال.

المؤشرات الشائعة التي قد تحتاج فيها المفصل إلى استبدال:

قائمة فحص:

• افحص غلاف المفصل بحثًا عن تشققات أو تآكل أو تلف.

• تحقق من لعب المحامل وحالتها.

• افحص تآكل المحور والبطانات.

• تحقق من مكونات التوجيه بحثًا عن لعب أو تلف.

نصائح الصيانة:

• استبدل محامل العجلات والأختام عند تركيب مفصل جديد.

• قم بإجراء محاذاة للعجلات بعد استبدال المفصل.

• افحص بطانات المحور أثناء خدمة المحامل.

هل ما زلت تواجه مشاكل بعد الاستبدال؟

هل استبدلت مفصل التوجيه وما زلت تواجه مشاكل؟ تحقق من هذه الأمور:

1. هل تم التأكد من أن المركبة غير مزودة بنظام ABS؟ - تركيبها على مركبة مزودة بنظام ABS يسبب مشاكل في الملاءمة.

2. هل تم استبدال محامل العجلات؟ - المحامل القديمة في مفصل جديد يمكن أن تفشل مبكرًا.

3. هل تم فحص بطانات المحور؟ - البطانات المتآكلة تسبب لعبًا في التوجيه.

4. هل تم إجراء محاذاة للعجلات؟ - يجب إعادة ضبط هندسة التوجيه بعد استبدال المفصل.

5. هل تم شد جميع المثبتات بشكل صحيح؟ - عزم الدوران غير الصحيح يسبب ارتخاء المكونات وخطرًا على السلامة.

6. هل قضيب الربط أو وصلة السحب متآكلة؟ - مكونات التوجيه المتآكلة تسبب التشتت.

7. هل ضبط مسبق لمحمل العجلة صحيح؟ - الضبط المسبق غير الصحيح يسبب ضوضاء وفشلًا مبكرًا.

ضمان الجودة والتزام الخدمة

ضمان الجودة:
يتم تصنيع كل مكون تحت عمليات إنتاج خاضعة للرقابة لضمان دقة الأبعاد وتكامل المواد بشكل متسق. تخضع كل وحدة لفحوصات الجودة التالية قبل التعبئة:

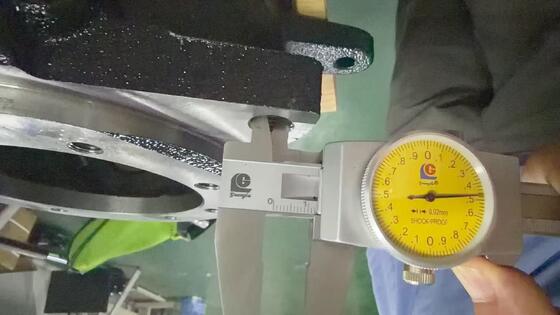

• فحص الأبعاد - يتم التحقق من نقاط التثبيت الحرجة وأبعاد المحور ومقاعد المحامل مقابل مواصفات التصميم.

• التحقق من المواد - يتم اختبار صلابة الفولاذ وتركيبه المعدني.

• فحص تشطيب السطح - يتم التحقق بصريًا من جودة السطح وحالة الخيوط.

• فحص التعبئة - يتم إغلاق كل وحدة في عبوة واقية.

حماية التعبئة:
يتم إغلاق كل مفصل توجيه بشكل فردي في عبوة واقية لمنع التلوث والتلف المادي أثناء التخزين والنقل. تتضمن العبوة ملصقًا واضحًا لرقم القطعة لسهولة التعرف عليها.

التزام الخدمة:

توصيات المنتجات ذات الصلة

عند استبدال مفصل التوجيه، يوصى غالبًا بفحص المكونات ذات الصلة التالية والنظر في استبدالها في نفس الوقت.
