وصف وظيفة المنتج

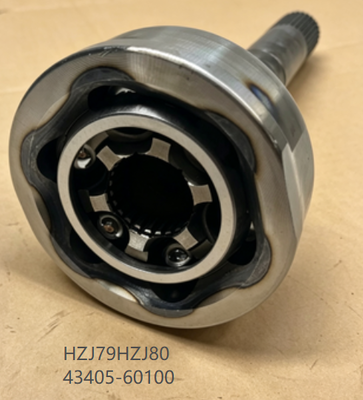

يعد العمود الخارجي للمحور الأمامي (رقم الجزء 43405-60100) مكونًا مهمًا في نظام المحور الأمامي ونظام نقل الحركة الخاص بسلسلة Toyota Land Cruiser 70. وتتمثل وظيفتها الأساسية في نقل عزم الدوران من الترس التفاضلي الأمامي إلى محور العجلة الأمامية، مما يتيح توصيل الطاقة إلى العجلات الأمامية في عملية الدفع الرباعي. تشتمل مجموعة العمود الخارجي هذه على مفصل بيرفيلد للسرعة الثابتة (CV) على الجانب الخارجي (العجلة)، مما يسمح للعمود بنقل الطاقة بسلاسة مع استيعاب زوايا التوجيه للعجلات الأمامية. بالنسبة لموديلات سلسلة Land Cruiser 70 المجهزة بمحاور أمامية صلبة، يعد عمود المحور الخارجي الذي يعمل بشكل صحيح أمرًا ضروريًا لمشاركة موثوقة للدفع الرباعي، وتوصيل الطاقة بسلاسة، والتشغيل الآمن للمركبة. تم تصميم هذا المكون وفقًا لمواصفات المصنع، مما يضمن الملاءمة المناسبة والأداء الموثوق.

دليل التشخيص DIY

كيفية معرفة ما إذا كان العمود الخارجي للمحور الأمامي يحتاج إلى الاستبدال:

ابحث عن هذه العلامات الشائعة:

1. النقر على الضوضاء عند الدوران– صوت طقطقة معدنية أثناء المنعطفات الحادة وخاصة على السرعات المنخفضة

2. الاهتزاز أثناء القيادة- الشعور بالاهتزاز في الأرضية أو عجلة القيادة، ويزداد مع السرعة

3. تسرب الشحوم- انسكب الشحم على العجلة الداخلية جيدًا من صندوق السيرة الذاتية الممزق

4. اللعب المفرط في العجلة الأمامية- تتحرك العجلة عند هزها باليد، مما يشير إلى تآكل مفصل السيرة الذاتية

5. صعوبة في التوجيه عند القفل الكامل- الإحساس بالطحن أو الارتباط عند التوجيه إلى القفل الكامل

💡التفتيش السريع:عندما تكون السيارة على أرض مستوية، أدر عجلة القيادة إلى القفل الكامل وافحص أحذية المحور الأمامي بحثًا عن الشقوق أو التمزقات أو تسرب الشحوم. اختبر القيادة في دائرة ضيقة بسرعة منخفضة واستمع إلى أصوات النقر. اللعب المفرط في العجلة الأمامية عند رفعها قد يشير إلى تآكل مفصل بيرفيلد.

سمات المنتج

موقع المكون والوظيفة الأساسية

موقع:يقع العمود الخارجي للمحور الأمامي داخل مبيت المحور الأمامي ومجموعة مفصل التوجيه. ويمتد من الترس الجانبي التفاضلي الأمامي (الداخلي) عبر مبيت المحور، ويبرز عند مفصل التوجيه حيث يتصل بمحور العجلة (الخارجي). يتم وضع مفصل Birfield CV داخل مجموعة مفصل التوجيه، محاطًا بمغزل المفصل وحامل ختم الزيت.

اتصالات:يتعامل الطرف الداخلي للعمود مع الترس الجانبي التفاضلي الأمامي من خلال المفاتيح. يتعامل الطرف الخارجي (مبيت مفصل السيرة الذاتية) مع فتحات شفة محرك محور العجلة. يسمح مفصل السيرة الذاتية للعمود بالتدوير بينما يدور مفصل التوجيه للتوجيه. يتم دعم العمود بواسطة جلبة داخل المغزل المفصلي ومختوم بأختام الزيت من كلا الطرفين. في الطرز ذات حواف محرك الأقراص (وليس محاور القفل)، تتفاعل الخطوط الخارجية مباشرة مع شفة محرك الأقراص.

الوظيفة الأساسية:يخدم عمود المحور الخارجي وظيفتين مهمتين: (1) نقل عزم الدوران من الترس التفاضلي الأمامي إلى محور العجلة الأمامية لتشغيل الدفع الرباعي، و(2) السماح للعجلات الأمامية بالتوجيه مع الحفاظ على توصيل الطاقة بسرعة ثابتة من خلال مفصل Birfield CV. يتيح مفصل السيرة الذاتية نقل الطاقة بسلاسة بزوايا توجيه مختلفة دون اهتزاز أو ربط. تم تصميم هذا العمود خصيصًا للتطبيقات ذات حواف المحرك فقط ولا يعمل مع محاور القفل الأوتوماتيكية أو اليدوية، نظرًا لاختلاف درجة الشريحة الخارجية.

عندما يكون هذا الجزء مهمًا جدًا

يعد هذا العمود الخارجي للمحور الأمامي مهمًا بشكل خاص للمركبات التي:

• يُستخدم للقيادة على الطرق الوعرة أو الأراضي الوعرة - تفرض هذه الظروف أحمالًا عالية التأثير وأحمالًا مفصلية على المحور الأمامي ومفاصل السيرة الذاتية

• يعمل في وضع الدفع الرباعي بشكل متكرر - يعمل توصيل الطاقة المستمر عبر المحور الأمامي على تسريع تآكل شرائح العمود ومكونات وصلة السيرة الذاتية

• عند القيادة بأحمال ثقيلة أو القطر - يؤدي الوزن الإضافي إلى زيادة الضغط على نظام نقل الحركة

• المركبات التي قطعت مسافات طويلة حيث تآكلت مكونات المحور الأصلية بمرور الوقت

• المركبات ذات حواف القيادة حيث تتفاعل الخطوط الخارجية مباشرة مع شفة المحور

في هذه الظروف، يعمل عمود المحور الخارجي بقوة أكبر ويكون أكثر عرضة للتآكل، مما يجعل الفحص المنتظم والاستبدال في الوقت المناسب أمرًا ضروريًا لتشغيل الدفع الرباعي والسلامة بشكل موثوق.

إرشادات التثبيت

الأدوات المطلوبة عادة:

• مجموعة مفاتيح الربط (مترية، للخدمة الشاقة)

• وجع عزم الدوران

• فاصل الكرة المشتركة

• تحمل الصحافة / مجموعة الانجراف

• قفازات السلامة وحماية العين

مرجع التثبيت العام (اتبع دائمًا دليل الخدمة الخاص بالمركبة):

مهم:

• يتطلب هذا الإجراء أدوات وخبرة متخصصة.يمكن أن يؤدي التثبيت غير الصحيح إلى فقدان القيادة أو فشل التوجيه.

• استبدل دائمًا صندوق السيرة الذاتية والشحومعند تركيب عمود محور جديد.

• تحقق من شفة محرك الأقراصلارتداء أو الضرر.

• إجراء محاذاة العجلاتبعد خدمة المحور الأمامي.

• إذا لم تكن متأكدًا من أي خطوة، قم باستشارة ميكانيكي مؤهل.

نصائح التثبيت والأخطاء الشائعة

الخطأ عند استبدال العمود الخارجي للمحور الأمامي:

❌خطأ:محاولة استخدام هذا العمود مع محاور القفل، أو الفشل في التحقق من توافق شفة محرك الأقراص.

✅صحيح:

1. تحقق من توافق شفة محرك الأقراص– يعمل هذا العمودفقط مع الشفاه محرك الأقراص(43421-60030، 43421-60060)، وليس مع محاور قفل أوتوماتيكية أو يدوية.

2. استبدل دائمًا صندوق السيرة الذاتية والشحوم- سوف يفشل العمود الجديد المزود بحذاء مستعمل قبل الأوان.

3. تحقق من شرائح شفة محرك الأقراص- ستؤدي شرائح شفة محرك الأقراص البالية إلى إتلاف عمود المحور الجديد.

4. استخدم الأدوات المناسبة- لا تدق عمود المحور في مكانه؛ يؤدي هذا إلى إتلاف مفصل السيرة الذاتية والمحامل.

5. إجراء محاذاة العجلات– يجب إعادة ضبط هندسة التوجيه بعد خدمة المحور الأمامي.

⚠️يتذكر:سيؤدي تركيب هذا العمود على مركبة ذات محاور قفل إلى عدم تعشيق الخطوط بشكل صحيح، مما يؤدي إلى فقدان وظيفة الدفع الرباعي.

محتويات الحزمة

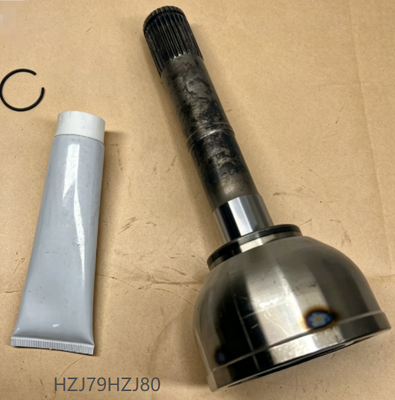

1 × العمود الخارجي للمحور الأمامي (رقم الجزء 43405-60100). ملحوظة: يرجى التأكد من التوافق مع طراز سيارتك وتكوينها قبل الشراء.

خدمة ما بعد البيع والضمان

هذا المنتج مغطى بضمان الجودة لدينا. إذا كانت لديك أي أسئلة أو مشكلات بخصوص الملاءمة أو الجودة، فيرجى الاتصال بنا وسنرد عليها في غضون 24 ساعة.
