وصف وظيفة المنتج

عمود دوران مفصل التوجيه (رقم القطعة 43401-60081) هو مكون حاسم في نظام المحور الأمامي ومحامل العجلات في تويوتا لاند كروزر الخاص بك. وظيفته الأساسية هي توفير سطح تثبيت ثابت تدور عليه محور العجلة الأمامية ومحامل العجلات. يتم ربط العمود بمفصل التوجيه ويمتد للخارج، ويدعم محامل العجلات التي تسمح للمحور والعجلة بالدوران بسلاسة مع حمل وزن السيارة. بالنسبة لطرازات تويوتا لاند كروزر من السلسلة 70 و 80، فإن عمود دوران يعمل بشكل صحيح ضروري لضبط مسبق صحيح لمحامل العجلات، ودوران مستقر للعجلات، وتشغيل آمن للمركبة. يتم توفير هذا المكون مع محمل أسطواني إبري وبطانة دفع مثبتة مسبقًا، مما يعكس التصميم المحدث المستخدم في التطبيقات اللاحقة للطرازات.

كيفية تشخيص عمود دوران مفصل توجيه معيب

قبل شراء بديل، قم بإجراء هذه الفحوصات البسيطة للتأكد من أن العمود هو المشكلة:

• اختبار لعب محمل العجلة:ارفع المحور الأمامي وادعمه على حوامل. امسك الإطار من الأعلى والأسفل وحاول هزّه. إذا كان هناك حركة حتى بعد ضبط المحمل، فقد يكون العمود متآكلًا.

• فحص استقرار الضبط المسبق:اضبط الضبط المسبق لمحمل العجلة حسب المواصفات وقم بقيادة السيارة. أعد فحص الضبط المسبق بعد فترة قصيرة. إذا تغير الضبط المسبق بشكل كبير، فقد يكون المحمل يدور على عمود متآكل.

• الفحص البصري:بعد إزالة المحور والمحامل، افحص سطح محمل العمود بحثًا عن خدوش أو أخاديد أو خطوة أو تغير لون حراري أزرق. قم بقياس القطر الخارجي للعمود عند موقع المحمل وقارنه بالمواصفات.

• فحص ملاءمة حلقة المحمل:مع تثبيت حلقة المحمل على العمود، حاول تدوير الحلقة باليد. إذا دارت الحلقة على العمود، فإن العمود متآكل ويتطلب استبدالًا.

سمات المنتج

موقع المكون والوظيفة الأساسية

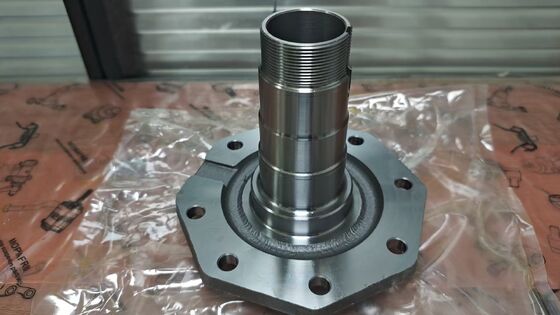

الموقع:يقع عمود دوران مفصل التوجيه في الطرف الخارجي لمجموعة المحور الأمامي، وهو مربوط بمفصل التوجيه. يمتد للخارج من المفصل باتجاه العجلة، ويوفر سطح التثبيت لمحور العجلة ومحامل العجلات. يقع العمود بين مفصل التوجيه (داخليًا) ومحور العجلة (خارجيًا).

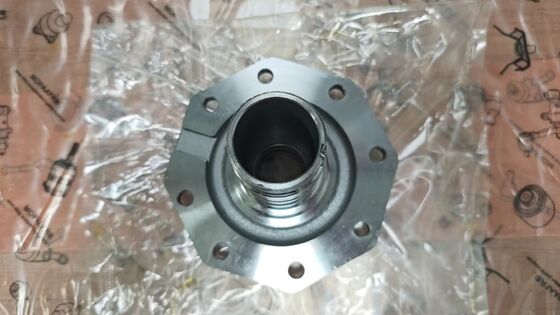

التوصيلات:يتم ربط العمود بمفصل التوجيه بالصواميل ويتم إغلاقه بواسطة حشوات وأختام. يتم تركيب محامل العجلات على السطح الخارجي للعمود، مما يدعم المحور. يحتوي العمود أيضًا على تجويف داخلي يستوعب المحمل الأسطواني الإبري وبطانة الدفع، والتي تدعم عمود المحور الخارجي (وصلة CV) أثناء مروره. يربط العمود مفصل التوجيه الثابت بمجموعة محور العجلة الدوارة.

الوظيفة الأساسية:يعمل العمود كمحور ثابت تدور عليه محامل العجلات والمحور. يحمل الحمل الرأسي للمركبة من خلال محامل العجلات ويحافظ على الموضع الصحيح للعجلة بالنسبة لمفصل التوجيه. تدعم المحامل الأسطوانية الإبرية والبطانة الداخلية الطرف الخارجي لعمود المحور الأمامي، مما يسمح له بالدوران مع الحفاظ على المحاذاة مع التفاضل. حل هذا التصميم المحدث (مع المحمل الأسطواني الإبري والبطانة الأقصر) محل إعداد البطانة النحاسية المكونة من قطعة واحدة سابقًا لتقليل الضوضاء والاهتزاز في الواجهات الأمامية ذات الأميال العالية.

لماذا تختار عمود دوران مفصل التوجيه هذا؟

يستعيد الضبط المسبق لمحمل العجلة– يسمح العمود المتآكل لحلقة المحمل بالدوران، مما يتسبب في تذبذب الضبط المسبق وعدم استقراره. يوفر هذا العمود الجديد سطح محمل حقيقي لضبط مسبق مستقر ومتسق.

يقضي على دوران المحمل والحرارة– عندما تدور حلقة المحمل على عمود متآكل، تتراكم الحرارة وتتلف المكونات. يوفر هذا العمود الجديد ملاءمة محكمة للمحمل، مما يمنع الدوران وتلف الحرارة.

بديل مباشر– مصمم بدقة ليتناسب مع مواصفات العمود الأصلية. بديل مباشر – لا يلزم إجراء تعديلات. تم تأكيد رقم القطعة 43401-60081 لتطبيقات تويوتا لاند كروزر السلسلة 70 و 80 ويحل محل 43401-60080 و 43401-60041 و 43401-60040.

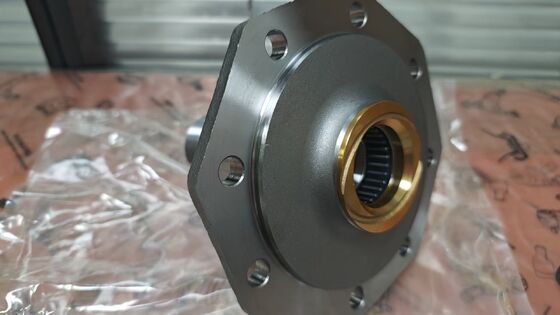

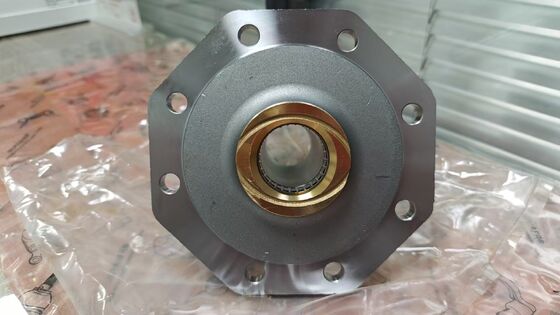

تصميم محدث– يتم توفيره مع محمل أسطواني إبري وبطانة دفع مثبتة مسبقًا، مما يعكس التصميم الأحدث الذي يقلل الضوضاء والاهتزاز في الواجهات الأمامية ذات الأميال العالية.

ملاءمة المركبة

محتويات العبوة

1 × عمود دوران مفصل التوجيه (رقم القطعة 43401-60081) مع محمل أسطواني إبري وبطانة دفع مثبتة مسبقًا. ملاحظة: يرجى تأكيد التوافق مع طراز سيارتك وسنتها قبل الشراء.

تركيب ذاتي أم احترافي؟

هذا البديل مناسب للتركيب الذاتي إذا:

• لديك خبرة واسعة في صيانة مكونات المحور الأمامي ومحامل العجلات على المركبات ذات المحاور الصلبة.

• لديك إمكانية الوصول إلى مفتاح عزم، وحوامل، وقضيب نحاسي، ومطرقة، ومقبس صامولة قفل المحمل، ومقياس زنبركي لقياس الضبط المسبق.

• يمكنك رفع السيارة ودعمها بأمان على أرض مستوية.

نوصي بالتركيب الاحترافي إذا:

• لست على دراية بتفكيك المحور الأمامي وضبط الضبط المسبق لمحمل العجلة.

• تفتقر إلى الأدوات المناسبة لقياس وضبط الضبط المسبق للمحمل.

• لست واثقًا من ضبط الضبط المسبق لمحمل العجلة أو إجراء محاذاة أمامية.

ملاحظة:يمكن أن يؤدي التركيب غير الصحيح إلى فشل محمل العجلة ومشاكل تتعلق بالسلامة. بعد التركيب، يجب ضبط الضبط المسبق لمحمل العجلة والتحقق منه بشكل صحيح. استخدم حشوات وأختامًا جديدة. اتبع الإجراءات الخاصة بالمركبة لضبط الضبط المسبق.

دليل التركيب خطوة بخطوة

تم تصميم دليل التركيب هذا لمساعدتك في استبدال عمود دوران مفصل التوجيه بثقة. قبل البدء، تأكد من أن السيارة متوقفة على أرض مستوية والمحرك مطفأ. ستحتاج إلى الأدوات التالية: مفتاح عزم، وحوامل، وقضيب نحاسي، ومطرقة، ومقبس صامولة قفل المحمل، ومقياس زنبركي.

الخطوة 1:ارفع الجزء الأمامي من السيارة وثبته على حوامل. قم بإزالة العجلة.

الخطوة 2:قم بإزالة مكبس الفرامل والدوار. ادعم المكبس جانبًا دون فصل خرطوم الفرامل. قم بإزالة محور المحور الأمامي.

الخطوة 3:قم بإزالة مستشعر سرعة ABS (إذا كان مجهزًا). قم بإزالة مانع الغبار، وغطاء الغبار، والحشية بعد إزالة مسامير التثبيت.

الخطوة 4:باستخدام قضيب نحاسي ومطرقة، قم بطرق عمود دوران المفصل من مفصل التوجيه. قم بإزالة العمود والحشية.

الخطوة 5:نظف سطح تثبيت مفصل التوجيه. افحص العمود الجديد للتأكد من تركيب المحمل والبطانة بشكل صحيح.

الخطوة 6:قم بتركيب العمود الجديد مع حشية جديدة. قم بشد صواميل التثبيت حسب المواصفات. أعد تركيب المحور ومحامل العجلات.

خطوة حاسمة:اضبط الضبط المسبق لمحمل العجلة وفقًا للمواصفات. تحقق من الضبط المسبق باستخدام مقياس زنبركي. تحقق من الدوران السلس وعدم وجود لعب. قم بإجراء محاذاة أمامية.

نصيحة احترافية:عند استبدال العمود، استخدم دائمًا حشوات وأختامًا جديدة. افحص محامل العجلات واستبدلها إذا كانت متآكلة. تأكد من أن المحمل الأسطواني الإبري والبطانة مشحمين بشكل صحيح قبل التركيب.

مفاهيم خاطئة شائعة حول أعمدة دوران مفصل التوجيه

خرافة 1:العمود نادرًا ما يحتاج إلى استبدال.
حقيقة:تتآكل الأعمدة بمرور الوقت، خاصة عندما تكون محامل العجلات غير مشدودة أو قد فشلت. يمكن لحلقة المحمل أن تدور على سطح العمود، مما يؤدي إلى تآكلها والتسبب في عدم استقرار الضبط المسبق. الفحص المنتظم مهم.

خرافة 2:محامل العجلات غير المشدودة هي دائمًا مشكلة في المحمل.
حقيقة:محامل العجلات غير المشدودة التي لا يمكن شدها حسب المواصفات غالبًا ما تشير إلى تآكل العمود، وليس تآكل المحمل. إذا دارت حلقة المحمل على العمود، فإن المحامل الجديدة وحدها لن تحل المشكلة.

خرافة 3:أي عمود سيلائم.
حقيقة:الأعمدة خاصة بالمركبة ويجب أن تتناسب مع مواصفات المحور ومحمل العجلة. هذا العمود مصمم خصيصًا لتطبيقات تويوتا لاند كروزر السلسلة 70 و 80.

مخاوف العملاء الشائعة وحلولنا

نتفهم أن شراء عمود دوران مفصل توجيه قد يثير أسئلة ومخاوف. إليك كيف نعالج المشكلات الأكثر شيوعًا التي يواجهها عملاؤنا:

لأصحاب المركبات الأفراد:

“ماذا لو قمت بتركيبه وما زالت محامل العجلات تبدو غير مشدودة؟”– قد تشير محامل العجلات غير المشدودة بعد استبدال العمود إلى أن الضبط المسبق لم يتم ضبطه بشكل صحيح أو أن هناك حاجة لمحامل جديدة. تحقق من ضبط الضبط المسبق وافحص المحامل بحثًا عن التآكل.

“هل يمكنني استبدال العمود فقط دون استبدال المحامل؟”– يوصى بشدة باستبدال محامل العجلات في نفس الوقت. إعادة استخدام المحامل القديمة على عمود جديد يمكن أن يسبب تآكلًا غير متساوٍ ومشاكل في الضبط المسبق.

لورش الإصلاح والمهنيين:

“يقول العميل إن الضبط المسبق لا يصمد حتى بعد ضبط المحمل.”– تحقق من سطح محمل العمود بحثًا عن التآكل. إذا دارت الحلقة على العمود، فيجب استبدال العمود. المحامل الجديدة وحدها لن تصحح هذه الحالة.

“كيف أتجنب العودة بعد استبدال العمود؟”– استخدم حشوات وأختامًا جديدة، واضبط الضبط المسبق للمحمل بدقة باستخدام مقياس زنبركي، وافحص جميع المحامل واستبدلها إذا كانت متآكلة، وقم بإجراء محاذاة أمامية قبل إعادة السيارة.

خدمة ما بعد البيع والضمان

يغطي هذا المنتج ضمان الجودة الخاص بنا. إذا كانت لديك أي أسئلة أو مشكلات تتعلق بالملاءمة أو الجودة، فيرجى الاتصال بنا وسنرد في غضون 24 ساعة.
