وصف وظيفة المنتج

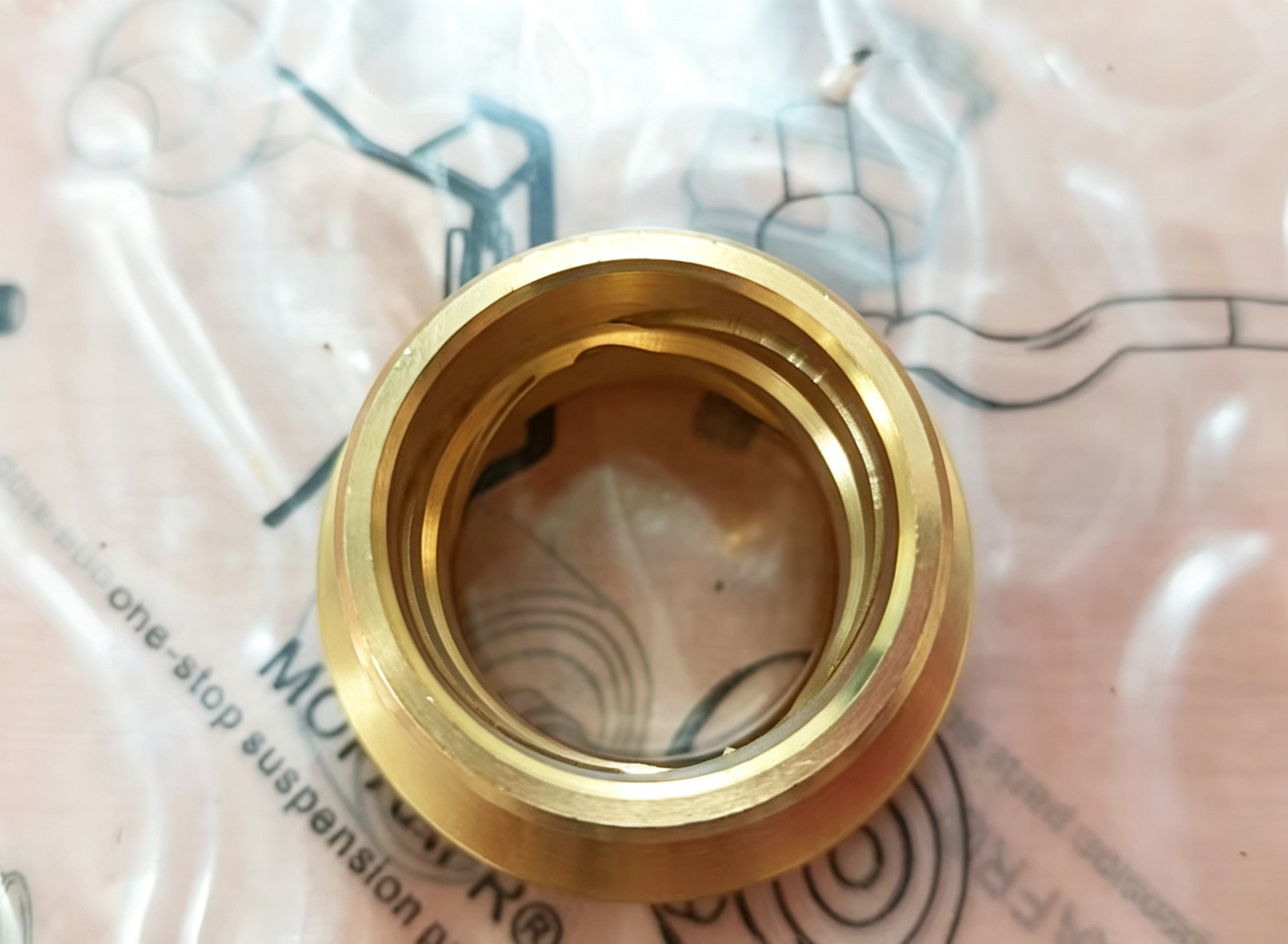

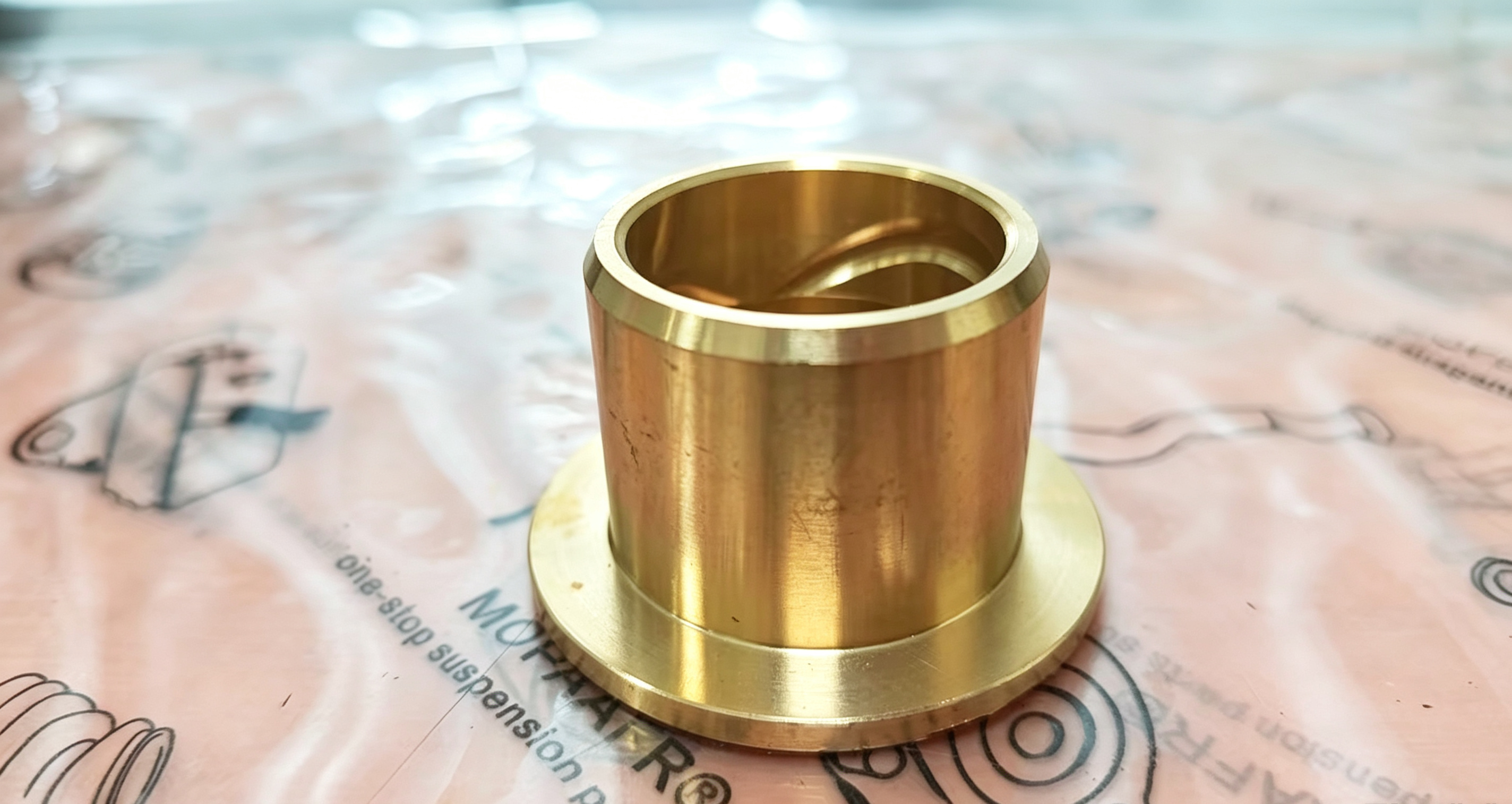

غطاء عقدة التوجيه (رقم الجزء 90381-30006) هو عنصر حاسم في محور السيارة الأمامي ونظام التوجيه.وظيفتها الرئيسية هي أن تكون بمثابة سطح تحمل بين عقدة القيادة و kingpin (قلم محور القيادة)، مما يسمح للفخذ بالدوران بسلاسة للتوجيه مع الحفاظ على محاذاة دقيقة. يتم الضغط على هذا البوشينج الصلب في فتحة نير مفاصل التوجيه ويوفرواجهة منخفضة الاحتكاك التي تدعم الأحمال الرأسية للمحور الأمامي مع تمكين دوران التوجيهبالنسبة لنماذج تويوتا هيلوكس، 4Runner، T100، و Land Cruiser المجهزة بمحاور أمامية 4WD الصلبة، فإن غطاء مفصل يعمل بشكل صحيح ضروري للسيطرة الدقيقة على التوجيه، والتحكم المستقر،وتشغيل السيارة بأمان.

أعراض شائعة لفشل إدارة المفصل

إذا كنت تعاني من أي من الأعراض التالية، فقد يكون غطاء عقدة القيادة قد فشل ويحتاج إلى استبدال:

• اللعب المفرط بالقيادة أو إفسادها:عجلة القيادة لديها اللعب الحر المفرط قبل أن تستجيب العجلات هذا يشير إلى البوشينغ مرتدية مما يسمح بالحركة بين المفصل والدبوس

• أصوات الضجيج أو الضجيج عند الدوران:صوت معدني عند التوجيه أو التخطّي للمعوقات هذا يشير إلى إرتداء البوشينغ مما يخلق اتصال معدن مع معدن

• التشويش في القيادة أو ضعف إمكانية العودة:السيارة تتجول على الطرق المستقيمة أو القيادة لا تعود إلى المركز بشكل صحيح هذا يشير إلى ارتداء البوشة يؤثر على محاذاة المفاصل

• ارتداء الإطارات الأمامية غير المتكافئ أو غير المنتظم:الإطارات الأمامية تظهر أنماط ارتداء غير متساوية هذا يمكن أن يكون نتيجة لارتداء البوشينغ مما يسبب تغييرات في المحاذاة

• الاهتزاز من خلال عجلة القيادة:اهتزازات عجلة القيادة التي تتغير مع ظروف الطريق هذا يشير إلى ترهل في مجموعة محور المفاصل

• ارتداء أو تآكل مرئي على الغلاف:أثناء التفتيش، تظهر البوشينغ تشقق، حفر، أو تشوه

إذا كنت قد أكدت هذه الأعراض من خلال الفحص، استبدال غطاء مفصل القيادة هو الحل الموصى به.

سمات المنتج

تركيب المركبة (النماذج المطبقة):

4WD (توصيل أربع عجلات) المركبات الوعرة الثقيلة ، والسيارات الصغيرة ، والمركبات التجارية المصنعة بين1986 و 2004.

• تويوتا هيلوكس (4WD بيكاب):إصدارات 4WD الكلاسيكية مثلLN107، LN111، YN63، إلخ

• تويوتا 4Runner (4WD SUV): 1986~1995نماذج

• تويوتا T100(شاحنة تويوتا القديمة ذات الحجم الكامل)

• تويوتا هاي اي سي (4WD فان تجاري):سلسلة شاحنات 4WD مثلLH107، LH119, LH178, LH188K(بما في ذلك الإصدارات الديزل 5L) ، الخ

• تويوتا غرانفيا / ريجيوسايس

موقع المكونات ووظيفة الأساس

الموقع:يقع بوست مفصل القيادة داخل فتحة نير مفصل القيادة في نقاط المحور العليا والسفلية. يقع بين مفصل القيادة (الخارجية) والدبوس (الداخلية) ،توفير سطح تحمل محور القيادةعلى تطبيقات محور تويوتا الصلب 4WD ، عادة ما يكون هناك بوخز واحد في الجزء العلوي من المفصل وواحد في الأسفل ، على الرغم من أن هذا الرقم الخاص بالجزء مدرج على أنه الموقف الداخلي.

الاتصالات:يتم الضغط على البوشينج في فتحة نغمة عقدة التوجيه. يمر الدبوس من خلال البوشينج ، مما يسمح للدبوس بالدوران حول محور الدبوس للتوجيه.يتم الاحتفاظ البوشينغ من قبل غطاء المفاصل وختمها عن طريق أغطية الدهونيتم تطبيق الزيت بين الغطاء والدبوس لتقليل الاحتكاك واللبس. يتم توصيل ذراع المفاصل بربط القيادة لنقل مدخلات القيادة.

الوظيفة الأساسية:تعمل غطاء عقدة التوجيه على شكل سطح تحمل يسمح لعقدة التوجيه بالدوران حول العقدة الرئيسية مع دعم الأحمال الرأسية للمحور الأمامي.يحافظ على محاذاة دقيقة بين المفاصل والحبل، لضمان هندسة التوجيه الدقيقة. يمتص الغلاف الاهتزاز ويقلل من الاحتكاك ، مما يسهم في تشغيل التوجيه بسلاسة. عندما يرتدي ،تسمح البوشينغ بالحركة المفرطة التي تسبب لعب التوجيه، الضوضاء، وتغيرات التوجيه.

أجزاء مرفقة للتركيب

أثناء الإصلاح الكبير أو صيانة الهيكل، يتم تركيب هذا الجزء عادة أو استخدامه مع المكونات الأساسية التالية:

1 الجزء الخارجي المرتبط مباشرة: عقدة القيادة
يتم الضغط على هذا الغلاف مباشرة في فتحة مفصل القيادة.

• عقدة القيادة اليسرى رقم OEM:43212-35070 / 43212-35080 (تختلف قليلاً حسب السنة النموذجية)

• عقدة القيادة اليمنى رقم OEM:43211-35070 / 43211-35080

2 مكون محرك القيادة الأساسي يمر من خلال: عمود محرك الأمامية / محور CV الداخلي
يمر مجلة العمود من عمود القيادة مباشرة من خلال هذا الغلاف البرونزي ويتواصل معه. عادة ما يتم صيانته مع صندوق CV.

• مجموعة عمود القيادة الأمامي رقم OEM:43430-35010 / 43430-35022 (اعتمادًا على عام النموذج المحدد)

3 أغطية يجب استبدالها في نفس الوقت: غطاء زيت المحور الأمامي (غطاء زيت لمفصل القيادة / المحور)
لمنع تسرب زيت أو زيت معدات التروس في المحور الأمامي من خلال الفجوة بين عمود القيادة وهذا الغلاف ، يجب تثبيت ختم زيت محور الأمامي المخصص على الجانب الخارجي من الغلاف.أثناء الإصلاح، إزالة هذا الغطاء سوف يضر ختم الزيت، لذلك يجب أن يتم شراؤها واستبدالها في نفس الوقت.

• مهرّج زيت المحور الأمامي رقم OEM:90311-35018 / 90316-60002 (يتوافق مع تصاميم خاصة لهيس أو هيلوكس)

4 إختيارية تعديل المظلات والغلاف الخارجي

• الغطاء الخارجي (غطاء الخارجي):تستخدم بعض النماذج تصميم غطاء مزدوج الطبقات في هذا الموقف. عادة ما يتم ترميز الغطاء الخارجي90381-30003.

• جهاز الفاصل بين الغبار في عمود القيادة: 90560-30005

نصائح الصيانة والشراء

استبدال الأزواج:إذا كانت سيارتك (مثل 4WD HiAce أو Hilux القديمة) تنتج ضوضاء معدنية من العجلات الأمامية على الطرق المضطربة ، أو إذا كان جذور عمود القيادة الأمامي تتسرب الزيت بشكل متكرر ،عادةً ما يكون سببها ارتداء مفرط في هذا المجال90381-30006البوشة البرونزية. يوصى باستبدال الجانبين الأيسر واليمين في نفس الوقت.

التثبيت الاحترافي للصحافة:هذا الجزء هو نحاس / معدن خاص بشب صلبة ويجب أن يتم الضغط بشكل متساو في فتحة عقدة التوجيه باستخدام الصحافة الهيدروليكية والأدوات المخصصة.لا تضربها أبداً مباشرة بالمطرقة، حيث أن أي تشوه قد يمنع إدخال عمود القيادة الجديد ، أو قد يسبب حرق درجة حرارة عالية وتلف.

ضمان الجودة والالتزام بالخدمة

ضمان الجودة:
يتم تصنيع كل مكون تحت عمليات إنتاج خاضعة للرقابة لضمان دقة الأبعاد المتسقة وسلامة المواد.كل وحدة تخضع لمراقبة الجودة التالية قبل التعبئة:

• التفتيش الأبعادية يتم التحقق من الأبعاد الحرجة (ID، OD، الارتفاع) مقابل مواصفات التصميم

• التحقق من المواد يتم اختبار تكوين سبيكة البرونز وقسوة

• تفتيش النهاية السطحية يتم التحقق بصريًا من جودة الجرف

• تفتيش التعبئة والتغليف كل وحدة مغلقة في عبوة وقائية

حماية العبوة:
يتم إغلاق كل غلاف مفاصل القيادة بشكل فردي في عبوة وقائية لمنع التلوث والأضرار المادية أثناء التخزين والنقل.تتضمن العبوة ملصق رقم الجزء واضحًا لسهولة التعرف عليه.

التزام بالخدمة:

 توصيات المنتجات ذات الصلة

عند استبدال غلاف مفصل القيادة ، يوصى في كثير من الأحيان بفحص واستبدال المكونات ذات الصلة التالية في نفس الوقت.
