وصف وظيفة المنتج

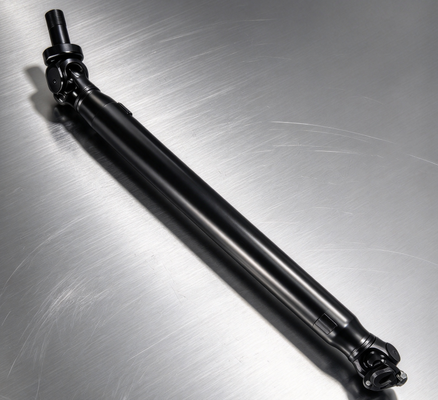

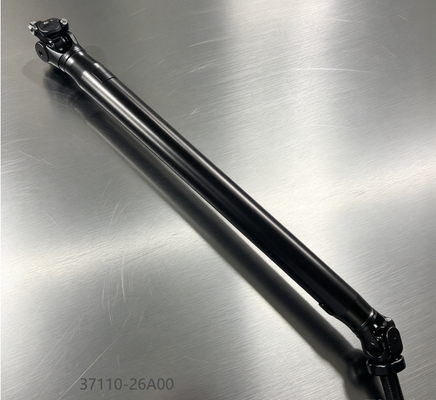

عمود المروحة الخلفي (رقم الجزء 37110-26A00) هو عنصر حاسم في نظام محركات تويوتا HiAce.وظيفتها الرئيسية هي نقل قوة الدوران من علبة نقل أو نقل إلى التفاضل الخلفي، مما يسمح للعجلات الخلفية بدفع السيارة إلى الأمام. يربط هذا التجميع العمود المروحي طاقة ناقل النقل بتفاضل المحور الخلفي ،نقل عزم الدوران من خلال المفاصل العالمية التي تسمح بحركة التعليق وتغيير زاوية خط القيادةبالنسبة لنماذج تويوتا HiAce المجهزة بمحركات الديزل والبنزين المتوافقة ، فإن عمود المروحة الخلفي الذي يعمل بشكل صحيح أمر ضروري لتقديم الطاقة بسلاسة ، والتشغيل الخالي من الاهتزاز ،وأداء السيارة الموثوق به.

أعراض شائعة لفشل عمود المروحة

إذا كنت تعاني من أي من الأعراض التالية، فإن عمود المروحة الخلفي قد يكون معطلاً ويحتاج إلى استبدال:

• الاهتزاز أثناء التسارع:اهتزازات ملحوظة تزداد مع سرعة السيارة ، وخاصة تحت التسارع

• ضوضاء الضجيج أو الضجيج عند التحول:صوت معدني أو صوت طرق أثناء تشغيل العجلات أو تسريع / تباطؤ هذا يشير إلى ارتداء محامل أو أسطوانات مشتركة عالمية

• صوت الصراخ أو الصراخ من الأسفل:صرير أو صرير إيقاعي يتغير مع سرعة المركبة هذا يشير إلى جفاف أو ارتداء محامل المفاصل العالمية

• الاهتزاز الذي يزداد سوءا عند سرعات محددة:الاهتزاز الذي هو أكثر وضوحا في نطاقات سرعة معينة هذا يشير إلى أن العمود قد تكون منحنية أو فقدت أوزان التوازن

• تلف مرئي أو صدأ على العمود:التفتيش يكشف عن التشوهات، والصدأ العميق، أو تلف أنبوب العمود أو المفاصل العالمية

• تسرب الدهون من المفاصل العالمية:الدهون المرئية حول أغطية المفاصل العالمية هذا يشير إلى الختم المتآكل أو مكونات المفصل المتضررة

إذا كنت قد أكدت هذه الأعراض من خلال الفحص، استبدال عمود المروحة الخلفية هو الحل الموصى به.

كيفية تشخيص عمود المروحة المعيب

قبل شراء بديل، أداء هذه التحققات البسيطة للتأكد من عمود المروحة هو المشكلة:

• التفتيش البصريبعد رفع السيارة بأمان، تحقق من عمود المروحة لمعرفة ما إذا كان هناك دقات أو صدأ عميق أو تلف. تحقق من المفاصل العالمية لتسريب الدهون أو اللعب المفرط.

• اختبار اللعب المشتركامسك عمود المروحة بالقرب من كل مفصل عالمي وحاول تدويره ذهابًا وإيابًا. اللعب المفرط أو الحركة تشير إلى ارتداء محامل المفاصل العالمية.

• اختبار الاهتزاز على الطريق:القيادة بسرعة مختلفة وتلاحظ نطاق السرعة حيث الاهتزاز هو الأكثر وضوحا. الاهتزاز الذي يتغير مع السرعة ويشعر من خلال الأرض أو المقاعد غالبا ما يشير إلى مشكلة في عمود المروحة.

• فحص التدفق:استخدم مؤشر عدادات لقياس تدفق العمود أثناء تدويره. يشير التدفق المفرط إلى وجود عمود منحني أو مفاصل عالمية ملبسة.

سمات المنتج

ملاحظة:هذا الرقم الجزء متوافق بشكل أساسي معتويوتا هاياس / ريجيوس ايس 200 السلسلة 2WD (دافع عجلتين) نماذج ذات قاعدة عجلات طويلة / قاعدة عجلات طويلة للغاية(مثل الطائرات ذات السقف العالي Commuter ذات 14 مقعدًا أو طرازات الشاحنات الكبيرة).سنوات الإنتاج:أساساً النماذج المنتجة بينأغسطس 2004 وديسمبر 2013(نموذج الجيل المبكر والمتوسط).رموز الهيكل الشائعة:TRH221K، TRH223B، TRH224W، KDH220K، KDH222B، الخ (مجهزة2محرك البنزين.7L 2TR-FEأو2محركات الديزل من 5 طن / 3.0 طن)

أفعلها بنفسك أم تثبيتها بشكل احترافي؟

هذا البديل مناسب للقيام به بنفسك إذا:

• لديك خبرة في صيانة مكونات نظام القيادة على المركبات ذات الدفع الخلفي

• لديك إمكانية الوصول إلى مفتاح العزم، ومقاعد الكهرباء، والأدوات اليدوية الأساسية.

• يمكنك أن ترفع وتدعم السيارة بأمان على أرض مستوية.

نوصي بتثبيت المهنية إذا:

• أنت غير مألوف مع إزالة وتركيب عمود المروحة.

• أنت تفتقر إلى الأدوات المناسبة لإزالة المفاصل العالمية والشفرة

• أنت لست واثقاً من تقوية أجهزة ربط خط القيادة أو التحقق من زوايا خط القيادة.

ملاحظة:يمكن أن يؤدي التثبيت غير السليم إلى اهتزازات نظام القيادة ومشاكل السلامة. بعد التثبيت ، تحقق من أن جميع العناصر التثبيتية يتم توجيهها حسب المواصفات.التحقق من المفصل المشترك العالمي السليم وتوازن العموديجب إجراء اختبار على الطريق للتحقق من التشغيل الخالي من الاهتزاز.

موقع المكونات ووظيفة الأساس

الموقع:يقع عمود المروحة الخلفي أسفل المركبة ، يمتد طوليًا من مخرج علبة التحويل أو الحافلة (أمام) إلى مدخل التفاضل الخلفي (خلف).يقع بين غطاء إضافة ناقل النقل وتفاضل المحور الخلفي، مدعومة في الجزء الخلفي بواسطة فليانج عجلة التفاضل.

الاتصالات:يتم توصيل الطرف الأمامي من عمود الدراجة إلى عمود خروج علبة التحويل أو الحافظة عن طريق مفصل عالمي أو فليانج.يتم توصيل الطرف الخلفي إلى فليانج عجلة التفاضل الخلفية عن طريق المفاصل العالمية والفليانجالمفاصل العالمية تسمح للعمود بنقل الطاقة مع استيعاب حركة التعليق والتغيرات في زاوية خط القيادة.

الوظيفة الأساسية:يعمل عمود المروحة الخلفي كحلقة رئيسية في نقل قوة الدوران من ناقل التسليم إلى التفاضل الخلفي.يجب أن تتحمل حمولات عزم دوران عالية مع الحفاظ على التوازن وتدوير سلسالمفاصل العالمية في كل طرف تسمح للعمود بالتفاعل مع تحرك التعليق الخلفي ، مما يضمن الحفاظ على تقديم الطاقة دون ربط.يسمح نير الانزلاق (إذا تم تجهيزه) لتغييرات في طول عمود الدفع كما التعليق تضغط وتمتد.

محتويات العبوة

1 × تجميع عمود الدفع الخلفي (رقم الجزء 37110-26A00). ملاحظة: لا يتم تضمين المسامير، المكسرات، أدوات التشغيل، وحلقات التقطيع العالمية المشتركة ما لم يذكر ذلك.يرجى تأكيد التوافق مع نموذج السيارة والسنة قبل الشراء.

المفاهيم الخاطئة الشائعة عن عمود المروحة

الخرافة الأولى:عمود المروحة نادرا ما يحتاج إلى استبدال.
الحقيقة:عمود المروحة يتآكل بمرور الوقت، وخاصة المفاصل العالمية والشرائح.المفاصل العالمية يمكن أن تتطور اللعب وتسبب الاهتزاز الذي يتطلب استبدال العمود.

الخرافة الثانيةأي عمود مروحة سوف تناسبك
الحقيقة:عمود المروحة محدد للسيارة ويجب أن يتطابق مع طاقة ناقل النقل ومتطلبات فلانج عجلة التفاضل والطول.تم تصميم هذا العمود خصيصا لتطبيقات تويوتا HiAce متوافقة.

الخرافة الثالثةالاهتزاز هو دائما مشكلة توازن العجلات.
الحقيقة:الاهتزاز الذي يزداد مع السرعة ويشعر من خلال الأرضية أو المقاعد يمكن أن يكون بسبب عمود المروحة المتآكل ، وليس مجرد عدم توازن العجلات. يجب إجراء فحص خط القيادة.

هل ما زلت تواجه مشاكل بعد استبدالها؟

هل استبدلت عمود الدراجة ولكن لا تزال لديك مشاكل؟

1. هل كانت العلامات متطابقة؟‬ إن وضع المرحلة الخاطئ يسبب الاهتزاز

2. هل تم تركيب محمل المركز بشكل صحيح؟يجب أن تكون فتحة الصرف إلى الأسفل

3. هل تم تشغيل المسامير بشكل صحيح؟‬ المسامير المفتوحة تسبب اهتزازات وخطر السلامة

4. هل تم التحقق من زاوية المفاصل؟الزاوية الخاطئة تسبب الاهتزاز

5. هل السرعة الخلفية تسرب؟‬ التلف في الأختام يسبب فقدان الزيت

6. هل الوزن موجود؟الوزن المفقود يسبب الاهتزاز

7. هل حمالة العجلة التفاضلية مُرتدية؟يسبب التأرجح والضوضاء

ضمان الجودة والالتزام بالخدمة

ضمان الجودة:
يتم تصنيع كل مكون تحت عمليات إنتاج خاضعة للرقابة لضمان دقة الأبعاد المتسقة وسلامة المواد.كل وحدة تخضع لمراقبة الجودة التالية قبل التعبئة:

• التفتيش الأبعادية يتم التحقق من الأبعاد الحرجة ونمط المسامير والعدد من المسامير بموجب مواصفات التصميم

• اختبار التوازن ‬ تجمع العمود متوازن ديناميكياً للعمل بسلاسة

• فحص المفاصل الشاملة يتم التحقق من غطاء العوارض للتناوب السلس والتناسب السليم

• تفتيش النهاية السطحية يتم التحقق بصريًا من سطح الأنابيب وواجهات الشبكة

حماية العبوة:
يتم إغلاق كل عمود مروحة بشكل فردي في عبوة واقية لمنع التلوث والأضرار المادية أثناء التخزين والنقل.تتضمن العبوة ملصق رقم الجزء واضحًا لسهولة التعرف عليه.

التزام بالخدمة:

توصيات المنتجات ذات الصلة

عند تثبيت أو إصلاح أو استبدال عمود المروحة هذا على الهيكل ، يتم عادة استخدام الأجزاء التالية معًا أو في تركيب:
