وصف وظيفة المنتج

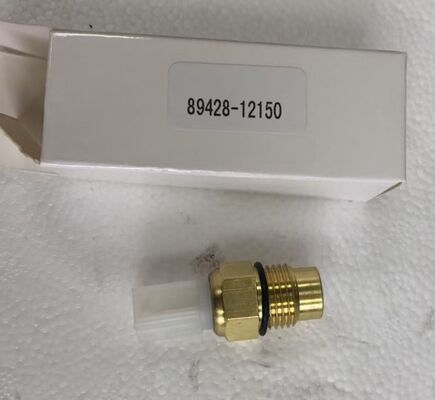

مفتاح درجة حرارة مروحة الرادياتير (رقم القطعة 89428-12150) هو مكون حاسم في نظام تبريد محرك سيارتك التويوتا. وظيفته الأساسية هي مراقبة درجة حرارة سائل التبريد وتفعيل مروحة تبريد الرادياتير تلقائيًا عندما يصل المحرك إلى عتبة درجة حرارة محددة مسبقًا. عندما ترتفع درجة حرارة سائل التبريد إلى نقطة التشغيل (عادةً حوالي 90 درجة مئوية - 92 درجة مئوية)، يقوم المفتاح بإغلاق الدائرة الكهربائية، مما يؤدي إلى تشغيل مرحل مروحة الرادياتير وتشغيل مروحة التبريد. عندما تنخفض درجة الحرارة إلى نقطة الإيقاف (عادةً حوالي 85 درجة مئوية - 87 درجة مئوية)، يقوم المفتاح بفتح الدائرة، مما يؤدي إلى إيقاف تشغيل المروحة. تضمن هذه العملية التلقائية الحفاظ على درجة حرارة تشغيل المحرك المثلى، ومنع ارتفاع درجة الحرارة، وضمان احتراق الوقود بكفاءة. هذا المفتاح هو من نوع تلامس أحادي القطب، مغلق عادةً، مع سن M16 x 1.5 وموصل أبيض مربع.

الأعراض الشائعة لمفتاح درجة حرارة مروحة الرادياتير المعطل

إذا كنت تواجه أيًا من الأعراض التالية، فقد يكون مفتاح درجة حرارة مروحة الرادياتير لديك معطلاً ويحتاج إلى استبدال:

• ارتفاع درجة حرارة المحرك عند التوقف أو السرعات المنخفضة:يرتفع مقياس درجة الحرارة فوق الطبيعي عندما تكون السيارة ثابتة أو تتحرك ببطء، ولكنه يعود إلى طبيعته عند القيادة بسرعة. يشير هذا إلى أن المروحة لا تعمل عند الحاجة.

• مروحة الرادياتير تعمل باستمرار:تظل مروحة التبريد تعمل طوال الوقت، حتى عندما يكون المحرك باردًا. يشير هذا إلى أن المفتاح عالق في الوضع المغلق.

• مروحة الرادياتير لا تعمل أبدًا:يرتفع مقياس درجة الحرارة بشكل خطير، ولكن المروحة لا تعمل أبدًا. يشير هذا إلى أن المفتاح قد تعطل في الوضع المفتوح.

• مقياس درجة الحرارة يتقلب بشكل غير طبيعي:يتأرجح مقياس درجة حرارة سائل التبريد بسرعة أو بشكل عشوائي، مما يشير إلى تشغيل غير متناسق للمروحة.

• انصهار فيوز مروحة التبريد:ينصهر فيوز دائرة المروحة بشكل متكرر، ربما بسبب ماس كهربائي في المفتاح.

• تدهور أداء مكيف الهواء عند السرعات المنخفضة:يصبح تكييف الهواء أقل فعالية عندما تكون السيارة ثابتة بسبب عدم كفاية تدفق الهواء عبر المكثف.

إذا كنت قد أكدت هذه الأعراض من خلال الفحص، فإن استبدال مفتاح درجة حرارة مروحة الرادياتير هو الحل الموصى به.

كيفية تشخيص مفتاح درجة حرارة مروحة الرادياتير المعطل

قبل شراء بديل، قم بإجراء هذه الفحوصات البسيطة للتأكد من أن مفتاح درجة حرارة مروحة الرادياتير هو المشكلة:

• الفحص البصري:حدد موقع المفتاح على الرادياتير أو غلاف الترموستات. افحص وجود تسرب لسائل التبريد حول السن، أو تآكل على الموصل، أو تلف في الأسلاك.

• اختبار تشغيل المروحة:قم بتشغيل المحرك واتركه يعمل حتى يصل إلى درجة حرارة التشغيل. لاحظ ما إذا كانت مروحة الرادياتير تعمل عندما يصل مقياس درجة الحرارة إلى النطاق الطبيعي. إذا لم يكن الأمر كذلك، فقد يكون المفتاح معطلاً.

• اختبار الاستمرارية:افصل موصل المفتاح واستخدم جهاز قياس متعدد للتحقق من الاستمرارية عبر أطراف المفتاح. في درجة حرارة الغرفة (بارد)، يجب أن يُظهر المفتاح استمرارية (مغلق عادةً). عند تسخينه إلى درجة حرارة الإيقاف، يجب أن تنقطع الاستمرارية.

• اختبار سلك التوصيل:مع تشغيل الإشعال، افصل موصل المفتاح وقم بتوصيل الأطراف. إذا عملت المروحة، فإن الدائرة والمرحل يعملان، والمفتاح هو الخطأ المحتمل.

سمات المنتج

موقع المكون والوظيفة الأساسية

الموقع:عادةً ما يتم تركيب مفتاح درجة حرارة مروحة الرادياتير على الرادياتير أو غلاف الترموستات، مع امتداد المسبار الملولب إلى تدفق سائل التبريد. يتم وضعه في نقطة يمكنه من خلالها استشعار درجة حرارة سائل التبريد بدقة أثناء خروجه من المحرك أو دخوله إلى الرادياتير.

التوصيلات:يتصل المفتاح بالنظام الكهربائي للمركبة عبر موصل أحادي الدبوس (أبيض، مربع الشكل). يتم ربط المفتاح في ممر سائل التبريد بسن M16 x 1.5. عندما يصل سائل التبريد إلى درجة حرارة التشغيل، تغلق التلامسات الداخلية، مما يكمل الدائرة إلى مرحل المروحة. يتم استخدام حلقة غلق أو حشية لمنع تسرب سائل التبريد عند نقطة التركيب.

الوظيفة الأساسية:يعمل مفتاح درجة حرارة مروحة الرادياتير كوحدة تحكم أساسية لتشغيل مروحة تبريد المحرك. يقوم بمراقبة درجة حرارة سائل التبريد باستمرار ويوفر إشارة تشغيل/إيقاف لمرحل المروحة. تضمن هذه العملية التلقائية تشغيل المروحة فقط عند الحاجة، مما يحافظ على درجة حرارة المحرك المثلى مع تقليل تشغيل المروحة غير الضروري الذي يمكن أن يستنزف الطاقة الكهربائية ويزيد الضوضاء. يعمل المفتاح على مبدأ التلامس المغلق عادةً، ويفتح الدائرة عندما تنخفض درجة الحرارة إلى نقطة الإيقاف.

محتويات العبوة

1 × مفتاح درجة حرارة مروحة الرادياتير (رقم القطعة 89428-12150). ملاحظة: حلقة الغلق، والموصل الكهربائي، وأجهزة التثبيت غير متضمنة ما لم يُذكر خلاف ذلك. يرجى التأكد من التوافق مع طراز سيارتك وسنتها قبل الشراء.

دليل التثبيت خطوة بخطوة

تم تصميم دليل التثبيت هذا لمساعدتك في استبدال مفتاح درجة حرارة مروحة الرادياتير بثقة. قبل البدء، تأكد من أن المحرك بارد تمامًا وأن السيارة متوقفة على أرض مستوية. ستحتاج إلى الأدوات التالية: مفتاح ربط مقاس 17 مم، جهاز قياس متعدد، وسائل تبريد.

الخطوة 1:تأكد من أن المحرك بارد تمامًا. ضع وعاءً أسفل المفتاح لالتقاط أي سائل تبريد قد يتسرب.

الخطوة 2:افصل الموصل الكهربائي عن المفتاح بالضغط على لسان التحرير.

الخطوة 3:قم بإزالة المفتاح القديم باستخدام مفتاح ربط مقاس 17 مم. قم بالتدوير عكس اتجاه عقارب الساعة لفك المفتاح.

الخطوة 4:قم بتنظيف سن التركيب على الرادياتير أو غلاف الترموستات. افحص سطح الغلق بحثًا عن أي تلف.

الخطوة 5:قم بتركيب المفتاح الجديد مع حلقة غلق جديدة. قم بشد المفتاح بإحكام ولكن لا تفرط في الشد.

الخطوة 6:أعد توصيل الموصل الكهربائي حتى يستقر في مكانه. قم بتعبئة نظام التبريد بمزيج سائل التبريد الصحيح. قم بتصريف الهواء من النظام.

خطوة حاسمة:قم بتشغيل المحرك واتركه يصل إلى درجة حرارة التشغيل. لاحظ ما إذا كانت مروحة الرادياتير تعمل عندما يصل مقياس درجة الحرارة إلى النطاق الطبيعي. تحقق من وجود تسرب لسائل التبريد حول المفتاح.

نصيحة احترافية:عند استبدال المفتاح، استخدم دائمًا حلقة غلق جديدة. قم بتنظيف أطراف الموصل وقم بتطبيق شحم عازل لمنع التآكل. تحقق من مرحل المروحة والفيوز إذا لم تعمل المروحة بعد.

مفاهيم خاطئة شائعة حول مفاتيح مروحة الرادياتير

خرافة 1:مفتاح المروحة ومستشعر درجة حرارة سائل التبريد هما نفس الشيء.
حقيقة:يتحكم مفتاح المروحة في تشغيل مروحة الرادياتير وهو عادةً مفتاح تشغيل/إيقاف أحادي الدبوس. يرسل مستشعر درجة حرارة سائل التبريد (ECT) بيانات درجة الحرارة إلى وحدة التحكم في المحرك (ECM) لحقن الوقود وتشغيل المقياس وهو عادةً مستشعر ثنائي الدبوس. إنهما مكونان منفصلان بوظائف مختلفة.

خرافة 2:إذا كانت المروحة تعمل، فالمفتاح جيد.
حقيقة:يمكن أن يتعطل المفتاح في الوضع المغلق، مما يتسبب في تشغيل المروحة باستمرار. هذا يستنزف طاقة البطارية ويمكن أن يخفي مشاكل أخرى في نظام التبريد. يجب اختبار المفتاح لكل من التشغيل المفتوح والمغلق.

خرافة 3:أي مفتاح درجة حرارة سيعمل.
حقيقة:مفاتيح درجة الحرارة خاصة بالمركبة ويجب أن تتطابق مع حجم السن ونوع الموصل ونطاق درجة حرارة التشغيل. تم تصميم هذا المفتاح خصيصًا لتطبيقات تويوتا المتوافقة مع سن M16 x 1.5 ونطاق 87 درجة مئوية - 92 درجة مئوية.

ضمان الجودة والتزام الخدمة

ضمان الجودة:
يتم تصنيع كل مكون تحت عمليات إنتاج خاضعة للرقابة لضمان دقة الأبعاد وتكامل المواد بشكل متسق. تخضع كل وحدة لفحوصات الجودة التالية قبل التعبئة:

• فحص الأبعاد - يتم التحقق من حجم السن ونوع الموصل وأبعاد الجسم مقابل مواصفات التصميم.

• اختبار التبديل - يتم اختبار درجات حرارة التنشيط وإلغاء التنشيط.

• فحص سلامة الختم - يتم تأكيد سلامة الختم.

• فحص تشطيب السطح - يتم التحقق بصريًا من جودة السطح والحماية من التآكل.

حماية التعبئة والتغليف:
يتم تغليف كل مفتاح درجة حرارة بشكل فردي في عبوة واقية لمنع التلوث والتلف المادي أثناء التخزين والنقل. تتضمن العبوة ملصقًا واضحًا لرقم القطعة لسهولة التعرف عليها.

التزام الخدمة:
