وصف وظيفة المنتج

مستشعر درجة حرارة سائل تبريد المحرك (رقم القطعة 22630-44B20) هو مكون حاسم في نظام إدارة محرك سيارتك من نيسان أو إنفينيتي. وظيفته الأساسية هي قياس درجة حرارة سائل تبريد المحرك ونقل هذه البيانات إلى وحدة التحكم في المحرك (ECU) عبر إشارة مقاومة متغيرة. يستخدم المستشعر ثرمستور معامل درجة حرارة سلبي (NTC)، مما يعني أن مقاومته تنخفض مع ارتفاع درجة حرارة سائل التبريد. تستخدم وحدة التحكم في المحرك هذه الإشارة لحساب معلمات حاسمة بما في ذلك كمية وتوقيت حقن الوقود، وتوقيت الإشعال، وتوقيت الصمام المتغير، واستراتيجية تحويل ناقل الحركة الأوتوماتيكي. في محركات الديزل ذات السكك الحديدية المشتركة YD25، تستخدم وحدة التحكم في المحرك أيضًا هذه الإشارة للتحكم في وحدة التحكم في شمعات التوهج. بالنسبة لسيارات نيسان وإنفينيتي المتوافقة، فإن مستشعر درجة حرارة سائل التبريد الذي يعمل بشكل صحيح ضروري لأداء البدء البارد، وكفاءة استهلاك الوقود، والموثوقية العامة للمحرك.دليل التشخيص بنفسك

كيف تعرف ما إذا كان مستشعر درجة حرارة سائل التبريد الخاص بك يحتاج إلى استبدال:

ابحث عن هذه العلامات الشائعة:

ضوء فحص المحرك (P0115-P0118)

1. رموز متعلقة بدائرة درجة حرارة سائل التبريدصعوبة البدء عند البرد

2. وحدة التحكم في المحرك تتلقى إشارة درجة حرارة غير صحيحةاستهلاك وقود ضعيف

3. خليط وقود غير صحيح بسبب بيانات درجة حرارة معيبةمروحة التبريد تعمل باستمرار أو لا تعمل على الإطلاق

4. تتأثر عملية المروحة بإشارة المستشعرعطل مقياس الحرارة

5. مقياس متقلب أو لا يعملفحص سريع:

تحقق من موصل المستشعر بحثًا عن التآكل أو التلف. يمكن لأداة المسح قراءة بيانات درجة حرارة سائل التبريد الحية ومقارنتها بدرجة حرارة المحرك الفعلية. إذا كانت القراءة بعيدة بشكل كبير، فمن المحتمل أن يكون المستشعر معيبًا.سمات المنتجرقم القطعة

22630-44B20

يقع مستشعر درجة حرارة سائل تبريد المحرك في ممر سائل التبريد على المحرك، وعادة ما يكون بالقرب من غلاف الترموستات أو في أنبوب مخرج الماء بالقرب من نهاية المحرك لخرطوم الرادياتير العلوي. في الجيل الرابع من نيسان ماكسيما، يقع في أنبوب مخرج الماء، مع وجود المستشعر الأقرب إلى الخرطوم لمقياس لوحة القيادة ومستشعر درجة حرارة سائل التبريد (ECU) بجانبه مباشرة.

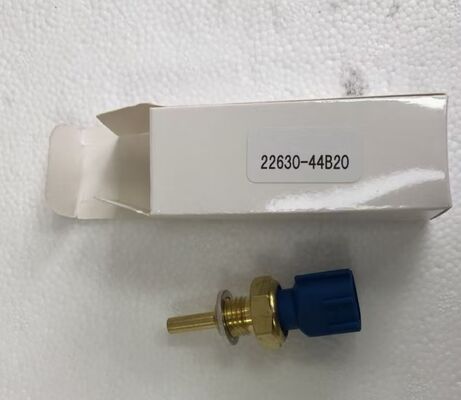

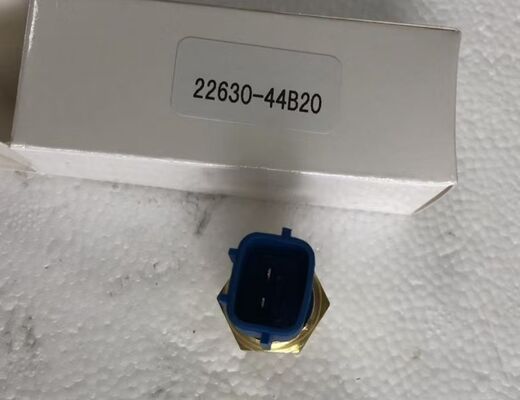

التوصيلات:يتم ربط المستشعر في ممر سائل التبريد بسن M12 x 1.5. يتصل بضفيرة أسلاك المحرك عبر موصل كهربائي ثنائي السن (شكل بيضاوي في بعض التطبيقات). يتم استخدام حشية أو حلقة مانعة للتسرب لمنع تسرب سائل التبريد عند نقطة التركيب. عادة ما يكون جسم المستشعر باللون الأزرق أو الأحمر.غطاء الرادياتير

يعمل مستشعر درجة حرارة سائل التبريد كجهاز تغذية راجعة أساسي لدرجة الحرارة لنظام إدارة المحرك. يقوم بمراقبة درجة حرارة سائل التبريد باستمرار ويوفر إشارة مقاومة لوحدة التحكم في المحرك تختلف عكسيًا مع درجة الحرارة (نوع NTC). تستخدم وحدة التحكم في المحرك هذه الإشارة للعديد من الوظائف الحيوية: تعديل كمية وتوقيت حقن الوقود، والتحكم في توقيت الإشعال، وإدارة توقيت الصمام المتغير، وتحديد نقاط تحويل ناقل الحركة الأوتوماتيكي وقفل محول العزم، والتحكم في تشغيل شمعات التوهج في محركات الديزل. بدون إشارة درجة حرارة دقيقة، تفترض وحدة التحكم في المحرك قيمة محددة مسبقًا، مما يتسبب في مشاكل في القيادة وزيادة الانبعاثات.لماذا تختار مستشعر درجة حرارة سائل التبريد هذا؟يستعيد إشارة درجة الحرارة الدقيقةيرسل المستشعر المعيب بيانات درجة حرارة غير صحيحة إلى وحدة التحكم في المحرك، مما يتسبب في مشاكل البدء البارد، وضعف كفاءة استهلاك الوقود، ومشاكل ناقل الحركة. هذا المستشعر الجديد يستعيد تغذية راجعة دقيقة لدرجة الحرارة لتحسين إدارة المحرك.يقضي على مشاكل البدء الباردغطاء الرادياتير

بديل مباشرمصمم بدقة لمطابقة مواصفات المستشعر الأصلي. بديل مباشر - لا يلزم إجراء تعديلات. تم تأكيد رقم القطعة 22630-44B20 لتطبيقات نيسان وإنفينيتي وداسيا المتوافقة.خصائص NTC الصحيحة

مصمم بمنحنى مقاومة صحيح (حوالي 2080 أوم عند 25 درجة مئوية، 294 أوم عند 80 درجة مئوية) يطابق الثرمستور NTC الأصلي لرسم خرائط دقيق لدرجة الحرارة.

محتويات العبوة1 × مستشعر درجة حرارة سائل تبريد المحرك (رقم القطعة 22630-44B20). ملاحظة: الموصل الكهربائي وأجهزة التثبيت غير مشمولة ما لم يُذكر خلاف ذلك. يرجى تأكيد التوافق مع طراز سيارتك ومحركها قبل الشراء.

دليل التثبيت خطوة بخطوةتم تصميم دليل التثبيت هذا لمساعدتك في استبدال مستشعر درجة حرارة سائل التبريد بثقة. قبل البدء، تأكد من أن المحرك بارد تمامًا وأن السيارة متوقفة على أرض مستوية. ستحتاج إلى الأدوات التالية: مفتاح ربط (19 مم أو قابل للتعديل)، جهاز قياس متعدد، وسائل تبريد.

الخطوة 1:تأكد من أن المحرك بارد تمامًا. ضع حاوية تحت المستشعر لالتقاط أي سائل تبريد قد يتسرب. افصل كابل البطارية السالب.غطاء الرادياتير

حدد موقع مستشعر درجة حرارة سائل التبريد. عادة ما يكون بالقرب من غلاف الترموستات أو في أنبوب مخرج الماء بالقرب من خرطوم الرادياتير العلوي.الخطوة 3:غطاء الرادياتير

الخطوة 4:

قم بإزالة المستشعر القديم باستخدام مفتاح ربط. قم بالتدوير عكس اتجاه عقارب الساعة لفك. نظف سنون التركيب وافحص سطح الختم.

الخطوة 5:

قم بتركيب المستشعر الجديد مع حشية ختم جديدة. قم بالشد بإحكام ولكن لا تفرط في الشد (يتطلب سن M12 x 1.5 عزم دوران معتدل).

الخطوة 6:أعد توصيل الموصل الكهربائي حتى تسمع صوت نقرة. املأ نظام التبريد بخليط سائل التبريد الصحيح. قم بتصريف الهواء من النظام.

خطوة حاسمة:أعد توصيل كابل البطارية السالب. قم بتشغيل المحرك واتركه يصل إلى درجة حرارة التشغيل. راقب مقياس الحرارة وتحقق من عدم وجود تسرب لسائل التبريد حول المستشعر. استخدم أداة مسح للتحقق من أن قراءة درجة حرارة سائل التبريد دقيقة.غطاء الرادياتير

عند استبدال المستشعر، استخدم دائمًا حشية ختم جديدة. ضع شحمًا عازلًا على أطراف الموصل لمنع التآكل. تحقق من مستوى سائل التبريد بعد أن يبرد المحرك واملأه إذا لزم الأمر.مفاهيم خاطئة شائعة حول مستشعرات درجة حرارة سائل التبريد

خرافة 1:مستشعر درجة حرارة سائل التبريد ومرسل مقياس الحرارة هما نفس المكون.

حقيقة:في العديد من سيارات نيسان وإنفينيتي، يوجد مستشعران منفصلان: أحدهما لوحدة التحكم في المحرك (ECTS) والآخر لمقياس لوحة القيادة. يقعان بالقرب من بعضهما البعض ولكنهما يؤديان وظائف مختلفة. هذا المستشعر (22630-44B20) هو ECTS لوحدة التحكم في المحرك.

خرافة 2:سيؤدي مستشعر درجة حرارة سائل التبريد المعيب دائمًا إلى تشغيل ضوء فحص المحرك على الفور.

حقيقة:قد لا تؤدي أعطال المستشعر المتقطعة إلى تعيين رمز حتى يصبح العطل ثابتًا. يعاني العديد من السائقين من مشاكل البدء البارد أو ضعف كفاءة استهلاك الوقود دون أي ضوء تحذير حتى يفشل المستشعر تمامًا.

خرافة 3:أي مستشعر درجة حرارة سائل تبريد سيعمل.

حقيقة:

مستشعرات درجة حرارة سائل التبريد خاصة بالمحرك ويجب أن تتطابق مع منحنى المقاومة (خصائص NTC)، وحجم السن، ونوع الموصل. تم تصميم هذا المستشعر خصيصًا لتطبيقات نيسان وإنفينيتي وداسيا المتوافقة.مخاوف العملاء الشائعة وحلولنا
يقول العميل أن مقياس الحرارة يقرأ بشكل غير صحيح بعد استبدال المستشعر.لأصحاب المركبات الأفراد:غطاء الرادياتير

يناسب هذا المستشعر مجموعة واسعة من سيارات نيسان وإنفينيتي. يرجى تأكيد طراز سيارتك ومحركها قبل الطلب. رقم القطعة 22630-44B20 هو المعرف الأكثر موثوقية ويتوافق مع 22630-44B10 و 22630-71L00 و 22630-0M200.ماذا لو قمت بتثبيته وما زالت السيارة تعاني من مشاكل البدء البارد؟
يقول العميل أن مقياس الحرارة يقرأ بشكل غير صحيح بعد استبدال المستشعر.هل يمكنني استبدال المستشعر فقط دون تصريف كل سائل التبريد؟

نعم، يمكن استبدال المستشعر بسرعة مع الحد الأدنى من فقدان سائل التبريد إذا تم ذلك عندما يكون المحرك باردًا. جهز حاوية لالتقاط الكمية الصغيرة من سائل التبريد التي قد تتسرب.لمحلات الإصلاح والمهنيين:
يقول العميل أن مقياس الحرارة يقرأ بشكل غير صحيح بعد استبدال المستشعر.تحقق من تركيب المستشعر الصحيح (ECTS لوحدة التحكم في المحرك، وليس مرسل المقياس). تحقق من الموصل والأسلاك. استخدم أداة مسح لمقارنة درجة حرارة سائل التبريد بدرجة حرارة هواء السحب عند البرد.غطاء الرادياتير

استخدم حشية ختم جديدة، وشد المستشعر بشكل صحيح، وقم بتصريف نظام التبريد، وتحقق من قراءات درجة الحرارة الدقيقة باستخدام أداة مسح قبل إعادة السيارة.

لدى العميل سيارة بمحرك مختلف - هل سيعمل هذا المستشعر؟

تم تصميم هذا المستشعر لتطبيقات نيسان وإنفينيتي محددة. تحقق من رمز المحرك ورقم OE قبل الطلب.

خدمة ما بعد البيع والضمانهذا المنتج مغطى بضمان الجودة الخاص بنا. إذا كانت لديك أي أسئلة أو مشاكل تتعلق بالملاءمة أو الجودة، فيرجى الاتصال بنا وسنرد في غضون 24 ساعة.غطاء الرادياتير

عند استبدال مستشعر درجة حرارة سائل التبريد، يوصى غالبًا بفحص واستبدال المكونات ذات الصلة التالية في نفس الوقت.اسم المنتج

سبب التوصيةالترموستات

ينظم تدفق سائل التبريد؛ يؤثر على تشغيل نظام التبريد

سائل التبريد (مانع التجمد)يحافظ سائل التبريد الجديد على التبريد المناسبغطاء الرادياتير

يحافظ على ضغط نظام التبريد؛ افحص للتآكلمرسل مقياس درجة حرارة سائل التبريد

مستشعر منفصل لمقياس لوحة القيادة؛ افحص إذا كان المقياس معطلاًخراطيم الرادياتير

افحص بحثًا عن تشققات أو تسربات أثناء خدمة نظام التبريد

مضخة الماء

يدور سائل التبريد؛ افحص إذا استمرت مشاكل التبريد

مرحل مروحة التبريد
