وصف وظيفة المنتج

مستشعر درجة حرارة سائل تبريد المحرك (رقم القطعة 89422-33030) هو مكون حاسم في نظام إدارة المحرك لسيارتك تويوتا أو لكزس. وظيفته الأساسية هي قياس درجة حرارة سائل تبريد المحرك ونقل هذه البيانات إلى وحدة التحكم في المحرك (ECU) عبر إشارة مقاومة متغيرة. يستخدم المستشعر ثرمستور معامل درجة الحرارة السلبي (NTC)، مما يعني أن مقاومته تنخفض مع ارتفاع درجة حرارة سائل التبريد. تستخدم وحدة التحكم في المحرك هذه الإشارة لحساب معلمات حاسمة بما في ذلك كمية توقيت حقن الوقود، وتوقيت الإشعال، وتفعيل مروحة التبريد. بالنسبة لسيارات تويوتا ولكزس المتوافقة، فإن مستشعر درجة حرارة سائل التبريد الذي يعمل بشكل صحيح ضروري لأداء البدء البارد، وكفاءة استهلاك الوقود، والموثوقية العامة للمحرك.دليل التشخيص بنفسككيف تعرف ما إذا كان مستشعر درجة حرارة سائل التبريد الخاص بك يحتاج إلى استبدال:

ابحث عن هذه العلامات الشائعة:

ضوء فحص المحرك (P0115-P0118)

رموز متعلقة بدائرة درجة حرارة سائل التبريد

1. صعوبة البدء عند البردتتلقى وحدة التحكم في المحرك إشارة درجة حرارة غير صحيحة

2. استهلاك وقود ضعيفمزيج وقود غير صحيح بسبب بيانات درجة حرارة معيبة

3. مروحة التبريد تعمل باستمرار أو لا تعمل على الإطلاقتتأثر عملية المروحة بإشارة المستشعر

4. عطل مقياس الحرارةمقياس متقطع أو لا يعمل

5. فحص سريع:تحقق من موصل المستشعر بحثًا عن التآكل أو التلف. يمكن لأداة المسح قراءة بيانات درجة حرارة سائل التبريد الحية ومقارنتها بدرجة حرارة المحرك الفعلية. إذا كانت القراءة بعيدة بشكل كبير، فمن المحتمل أن يكون المستشعر معيبًا. افحص المستشعر بحثًا عن التآكل أو القراءات المتذبذبة واستبدله إذا وجد.

سمات المنتجرقم القطعة89422-33030تحقق من وجود قطع أو احتكاك أو تآكل

89422-0H010, 89422-0D010

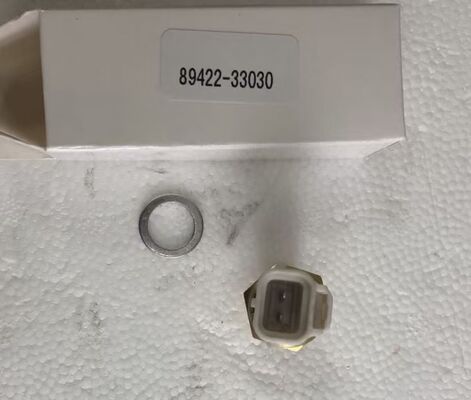

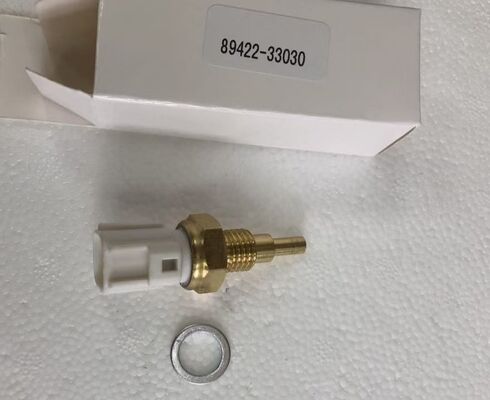

يتم تثبيت المستشعر في ممر سائل التبريد بسن M12 x 1.5. يتصل بأسلاك المحرك عبر موصل كهربائي ذي دبوسين. يتم استخدام حشية مانعة للتسرب (رقم القطعة 90430-12005) لمنع تسرب سائل التبريد عند نقطة التركيب.

الوظيفة الأساسية:يعمل مستشعر درجة حرارة سائل التبريد كجهاز تغذية راجعة أساسي لدرجة الحرارة لنظام إدارة المحرك. يقوم بمراقبة درجة حرارة سائل التبريد باستمرار ويوفر إشارة مقاومة لوحدة التحكم في المحرك تختلف عكسيًا مع درجة الحرارة (نوع NTC). تستخدم وحدة التحكم في المحرك هذه الإشارة لضبط كمية توقيت حقن الوقود، والتحكم في توقيت الإشعال، وإدارة تفعيل مروحة التبريد. بدون إشارة درجة حرارة دقيقة، تفترض وحدة التحكم في المحرك قيمة محددة مسبقًا، مما يتسبب في مشاكل في القيادة وزيادة استهلاك الوقود.تحقق من وجود قطع أو احتكاك أو تآكل

الأدوات المطلوبة عادةً:مجموعة مفاتيح سقاطة (مترية، 19 مم)وعاء تصريف لسائل التبريدمفتاح عزمتحقق من وجود قطع أو احتكاك أو تآكل

مرجع عام للتركيب (اتبع دائمًا دليل الخدمة الخاص بالمركبة):الخطوةالإجراء

 1

أوقف السيارة على أرض مستوية وتأكد من إيقاف تشغيل المحرك وكونه باردًا.

• 2

• افصل الطرف السالب للبطارية.

• 3

• صرف سائل التبريد من الرادياتير (قد يكون التصريف الجزئي كافيًا).

4

استخدم مانع تسرب جديد - يسبب مانع التسرب البالي تسرب سائل التبريد.

• شد بشكل صحيح - قد يؤدي الشد الزائد إلى تلف السن في كتلة المحرك.امسح رموز الخطأ - بعد التركيب، استخدم أداة مسح لمسح الرموز والتحقق من عدم ظهور رموز جديدة.

• طرد الهواء من نظام التبريد - تؤثر جيوب الهواء على قراءات المستشعر وأداء التبريد.تذكر:

• مستشعر درجة الحرارة الذي لا يتم إغلاقه بشكل صحيح سيتسرب سائل التبريد ويسبب ارتفاع درجة الحرارة. استخدم دائمًا مانع تسرب جديد وشد إلى المواصفات المطلوبة.محتويات العبوة

• يسبب الاتصال غير المحكم أعطالًا متقطعةمفاهيم خاطئة شائعة حول مستشعرات درجة حرارة سائل التبريد

• خرافة 1:

مستشعر درجة حرارة سائل التبريد ومفتاح مروحة الرادياتير هما نفس المكون.

حقيقة:

هذه مكونات منفصلة بوظائف مختلفة. مستشعر درجة حرارة سائل التبريد (89422-33030) هو مستشعر ذو دبوسين يرسل بيانات درجة الحرارة إلى وحدة التحكم في المحرك للتحكم في حقن الوقود وتوقيته. مفتاح مروحة الرادياتير هو عادةً مفتاح ذو دبوس واحد يتحكم مباشرة في مروحة التبريد. يقعان بالقرب من بعضهما البعض ولكنهما يخدمان أغراضًا مختلفة.خرافة 2:سيؤدي مستشعر درجة حرارة سائل التبريد المعيب دائمًا إلى تشغيل ضوء فحص المحرك على الفور.

حقيقة:قد لا تؤدي أعطال المستشعر المتقطعة إلى تعيين رمز حتى يصبح العطل ثابتًا. يعاني العديد من السائقين من مشاكل في البدء البارد أو استهلاك وقود ضعيف دون أي ضوء تحذير حتى يفشل المستشعر تمامًا.

1. خرافة 3:أي مستشعر درجة حرارة سائل تبريد سيعمل.

2. حقيقة:مستشعرات درجة حرارة سائل التبريد خاصة بالمحرك ويجب أن تتطابق مع منحنى المقاومة (خصائص NTC)، وحجم السن، ونوع الموصل. تم تصميم هذا المستشعر خصيصًا لتطبيقات تويوتا ولكزس المتوافقة مع موصل مستطيل ذي دبوسين وسن M12 x 1.5.تحقق من وجود قطع أو احتكاك أو تآكل

3. هل استبدلت مستشعر درجة حرارة سائل التبريد ولا تزال تواجه مشاكل؟ تحقق من هذه الأمور:هل تم مسح رموز الخطأ؟

4. قد تستمر الرموز القديمة حتى يتم مسحها باستخدام أداة مسحهل الموصل متصل بالكامل؟

5. يسبب الاتصال غير المحكم أعطالًا متقطعةهل أسلاك المحرك سليمة؟تحقق من وجود قطع أو احتكاك أو تآكل

هل تم طرد الهواء من نظام التبريد؟تؤثر جيوب الهواء على قراءات المستشعرهل مستوى سائل التبريد صحيح؟

يؤثر سائل التبريد المنخفض على أداء المستشعر

هل الترموستات يعمل؟

يؤثر الترموستات العالق على درجة حرارة سائل التبريد

هل وحدة التحكم في المحرك تعمل؟يمكن أن تسبب وحدة التحكم في المحرك المعيبة أعراضًا متعلقة بالمستشعر
تويوتا إف جي كروزر GSJ15 2006-هذا المنتج مغطى بضمان الجودة الخاص بنا. إذا كانت لديك أي أسئلة أو مشاكل تتعلق بالملاءمة أو الجودة، يرجى الاتصال بنا وسوف نرد في غضون 24 ساعة.
