وصف وظيفة المنتج

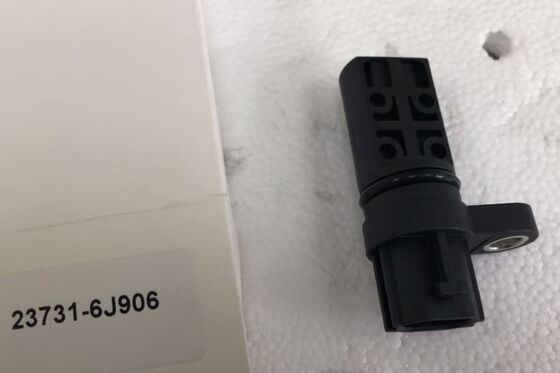

يعد مستشعر موضع عمود الحدبات (رقم الجزء 23731-6J906) مكونًا مهمًا في نظام إدارة محرك سيارتك نيسان أو إنفينيتي. وتتمثل وظيفتها الأساسية في مراقبة موضع الدوران وسرعة عمود الحدبات للمحرك ونقل هذه البيانات إلى وحدة التحكم في المحرك (ECM). تستخدم وحدة التحكم الإلكترونية هذه الإشارة، جنبًا إلى جنب مع مستشعر موضع العمود المرفقي، لتحديد الموضع الدقيق للمكابس والتحكم في حقن الوقود المتسلسل وتوقيت الإشعال. بالنسبة للمركبات المجهزة بمحركات VQ35DE 3.5L وVQ40DE 4.0L V6، يعد مستشعر موضع عمود الكامات الذي يعمل بشكل صحيح ضروريًا لبدء تشغيل المحرك بشكل موثوق، والتباطؤ السلس، والأداء الأمثل. يعد هذا المستشعر بديلاً مباشرًا مصممًا ليتوافق مع مواصفات تأثير Hall الأصلية، مما يضمن الملاءمة المناسبة والتشغيل الموثوق.

الأعراض الشائعة لفشل مستشعر موضع عمود الحدبات

إذا كنت تعاني من أي من الأعراض التالية، فقد يكون مستشعر موضع عمود الكامات معطلاً ويحتاج إلى الاستبدال:

• التحريك الطويل أو البداية الصعبة:يتطلب المحرك تدويرًا ممتدًا قبل إطلاق النار، خاصة عندما يكون باردًا. يشير هذا إلى أن وحدة التحكم الإلكترونية لا تتلقى إشارة عمود الحدبات صالحة للمزامنة

• اختلال متقطع في سرعات الانطلاق:يخفق المحرك في العمل أو يعمل بشكل خشن بسرعات ثابتة، وغالبًا ما يكون ذلك بدون نمط ثابت. يشير هذا إلى أن إشارة المستشعر تنقطع بشكل متقطع

• الاقتصاد في استهلاك الوقود ضعيف:لا يمكن لوحدة التحكم الإلكترونية تحسين توقيت حقن الوقود بدون بيانات دقيقة لموضع عمود الكامات، مما يؤدي إلى زيادة استهلاك الوقود

• فحص ضوء المحرك بالرمز P0340:يشير رمز المشكلة التشخيصية P0340 مباشرة إلى وجود خلل في دائرة مستشعر موضع عمود الحدبات (البنك 1)

• توقف المحرك أو عدم تشغيله:في الحالات الشديدة، قد يتوقف المحرك بشكل غير متوقع أو يفشل في التشغيل تمامًا إذا فقدت وحدة التحكم الإلكتروني (ECM) مزامنة موضع عمود الكامات

• الخمول الخام أو التردد:يتباطأ المحرك بشكل غير متساو أو يتردد أثناء التسارع بسبب توقيت الإشعال غير الصحيح

إذا تأكدت من هذه الأعراض من خلال الفحص، فإن استبدال مستشعر موضع عمود الكامات هو الحل الموصى به.

سمات المنتج

ملحوظات:

• تم تأكيد هذا المستشعر لتطبيقات نيسان وإنفينيتي مع محركات VQ35DE وVQ40DE.

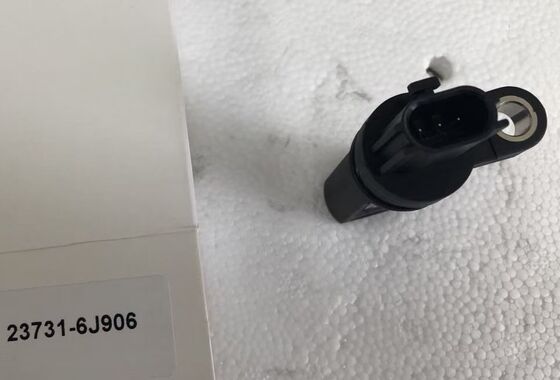

• نوع تأثير القاعة مع موصل بيضاوي ثلاثي الأطراف.

• تحقق دائمًا من الملاءمة عبر VIN قبل الشراء.

موقع المكون والوظيفة الأساسية

موقع:يتم تثبيت مستشعر موضع عمود الكامات في الجزء الخلفي من رأس الأسطوانة، بين المحرك وجدار الحماية. في محركات VQ35DE وVQ40DE، يوجد مستشعران لموضع عمود الكامات (واحد لكل بنك)، ويستخدم هذا المستشعر (23731-6J906) عادةً على جانب الراكب (البنك 1).

اتصالات:يتم تأمين المستشعر بمسمار واحد مقاس 10 مم ويتصل بمجموعة أسلاك المحرك عبر موصل كهربائي ثلاثي الأطراف. يستخدم ختمًا على شكل حرف O لمنع تسرب الزيت عند نقطة التثبيت. يواجه طرف المستشعر مخفض عمود الكامات أو عجلة الإشارة لاكتشاف تغيرات الموضع أثناء دوران عمود الكامات.

الوظيفة الأساسية:يعمل مستشعر موضع عمود الحدبات كمدخل مهم لمزامنة محرك ECM والتحكم في التوقيت. ويستخدم عنصر تأثير هول للكشف عن مرور الأسنان أو الفتحات الموجودة على عجلة إشارة عمود الكامات، مما يولد إشارة رقمية يفسرها نظام التحكم الإلكتروني لتحديد موضع عمود الكامات. يستخدم ECM هذه الإشارة مع مستشعر موضع العمود المرفقي لتحديد ترتيب الإطلاق الصحيح والتحكم في حقن الوقود المتسلسل وضبط توقيت الإشعال. بدون إشارة عمود الكامات الصالحة، لا يمكن لوحدة التحكم الإلكترونية مزامنة المحرك وقد تكون في وضع التباطؤ أو تمنع بدء التشغيل.

عندما يكون هذا الجزء مهمًا جدًا

يعد مستشعر موضع عمود الكامات هذا مهمًا بشكل خاص للمركبات التي:

• يُستخدم للتنقل اليومي - يعد التشغيل الموثوق والتشغيل السلس للمحرك ضروريين للقيادة اليومية

• المركبات التي قطعت مسافات طويلة حيث تدهورت أجهزة الاستشعار الأصلية بسبب الحرارة وتآكل المكونات الداخلية

• تعمل في حركة المرور المتوقفة والذهاب - دورات المحرك المتكررة تزيد من الطلب على المستشعر ودقة الإشارة

• المركبات التي واجهت خللًا متقطعًا في الإشعال أو مشكلات في بدء التشغيل - يجب فحص المستشعر أو استبداله بشكل استباقي

في هذه الظروف، يعد مستشعر موضع عمود الكامات أمرًا بالغ الأهمية لتشغيل المحرك بشكل يمكن الاعتماد عليه، ويمنع الاستبدال في الوقت المناسب مشكلات قابلية القيادة والأعطال المحتملة.

تركيب يدوي أم احترافي؟

هذا البديل مناسب لـ DIY إذا:

• لديك المهارات الميكانيكية الأساسية والقدرة على الوصول إلى موقع المستشعر (في محركات VQ35DE/VQ40DE، يتم تثبيته في الجزء الخلفي من رأس الأسطوانة؛ وقد تكون إزالة فتحة السحب العلوية مفيدة للوصول)

• لديك مقبس 10 مم، وسقاطة، وربما مقياس متعدد للتحقق.

• يمكنك العمل بأمان على السيارة مع تبريد المحرك.

نوصي بالتركيب الاحترافي إذا:

• أنت غير معتاد على استبدال مستشعر المحرك أو تخطيط محرك VQ.

• يصعب الوصول إلى المستشعر في طراز سيارتك المحدد دون إزالة مكونات السحب.

• أنت لست واثقًا من تشخيص المشكلات الكهربائية أو مسح رموز المشاكل.

ملحوظة:يمكن أن يؤدي التثبيت غير الصحيح إلى استمرار مشكلات المحرك. تأكد من تثبيت المستشعر بالكامل وتثبيت الموصل بشكل آمن. يتم تأمين المستشعر بمسمار واحد مقاس 10 مم. ضع طبقة رقيقة من زيت المحرك النظيف على الحلقة O قبل التثبيت لمنع تلفها.

محتويات الحزمة

1 × مستشعر موضع عمود الحدبات (رقم الجزء 23731-6J906). ملاحظة: لا يتم تضمين مسمار التثبيت والموصل الكهربائي والحلقة الدائرية ما لم يُذكر ذلك. يرجى التأكد من التوافق مع طراز سيارتك ومحركها قبل الشراء.

التعليمات

س1: كيف يمكنني التأكد من أن هذا المستشعر يناسب سيارتي نيسان أو إنفينيتي؟
A1: تحقق من رقم الجزء الموجود على المستشعر الحالي لديك. يناسب هذا الجزء سيارات نيسان وإنفينيتي بمحركات VQ35DE وVQ40DE. تحقق دائمًا عبر VIN.

س2: ما نوع هذا الحساس؟
ج2: هذا أتأثير القاعةمستشعر موضع عمود الحدبات مع أموصل بيضاوي ذو 3 سنون.

س3: ما هي أعراض عطل حساس موضع عمود الكامات؟
A3: تشمل الأعراض الشائعة ضوء فحص المحرك (P0340/P0345)، وتوقف المحرك أو اختلاله، والبدء الصعب، وانخفاض الطاقة.

س4: هل هذا المستشعر للجانب الأيسر أم الأيمن؟
A4: هذا المستشعر مخصص لـجانب الركابموضع.

بعد الاستبدال هل مازلت تواجه مشكلات؟

هل قمت باستبدال مستشعر موضع عمود الحدبات ولكن لا تزال تواجه مشكلات؟ تحقق من هذه:

1. هل تم مسح رموز الخطأ؟- قد تستمر الرموز القديمة حتى يتم مسحها باستخدام أداة المسح الضوئي

2. هل تم تشحيم الحلقة O؟– يمكن أن تتلف الحلقة الدائرية الجافة أثناء التثبيت، مما يتسبب في تسرب الزيت

3. هل الموصل مشغول بالكامل؟- الاتصال غير المحكم يسبب أخطاء متقطعة

4. هل تسخير الأسلاك سليمة؟– تحقق من عدم وجود قطع أو احتكاك أو تآكل على طول دائرة المستشعر

5. هل تم عزم مسمار التثبيت بشكل صحيح؟– 74-96 بوصة رطل (8.4-10.8 نيوتن · م)

6. هل تم تركيب المستشعر الصحيح؟– التحقق من رقم القطعة وموقعها (جانب الراكب)

7. هل تعمل وحدة التحكم الإلكترونية؟– يمكن أن تتسبب وحدة التحكم الإلكترونية المعيبة في ظهور أعراض متعلقة بالمستشعر

ضمان الجودة والالتزام بالخدمة

ضمان الجودة:
يتم تصنيع كل مكون بموجب عمليات إنتاج خاضعة للرقابة لضمان دقة الأبعاد المتسقة وسلامة المواد. تخضع كل وحدة لفحوصات الجودة التالية قبل التعبئة:

• فحص الأبعاد - يتم التحقق من الأبعاد الحرجة ونوع الموصل وفقًا لمواصفات التصميم

• اختبار إخراج الإشارة - يتم تأكيد استقرار إشارة المستشعر ودقتها

• التحقق من سلامة الختم - تم تأكيد سلامة الختم الدائري

• فحص تشطيب السطح – يتم التحقق من جودة السطح بصريًا

حماية التغليف:
يتم إغلاق كل مستشعر موضع عمود الحدبات بشكل فردي في عبوة واقية لمنع التلوث والأضرار المادية أثناء التخزين والنقل. تتضمن العبوة ملصقًا واضحًا لرقم الجزء لسهولة التعرف عليه.

التزام الخدمة:

توصيات المنتجات ذات الصلة

عند استبدال مستشعر موضع عمود الحدبات، يوصى غالبًا بفحص المكونات ذات الصلة التالية والنظر فيها في نفس الوقت.
