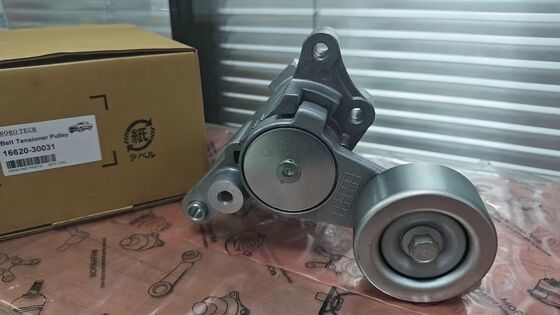

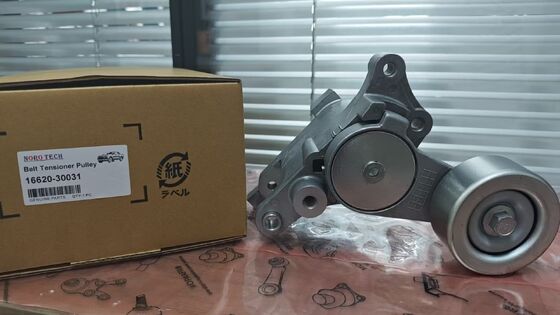

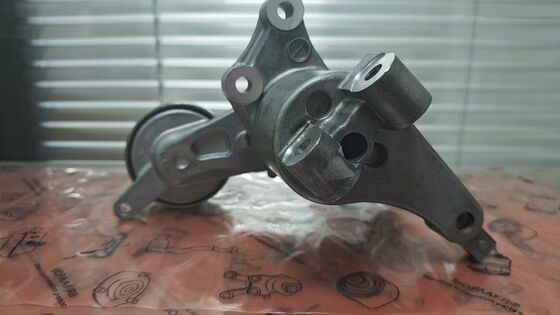

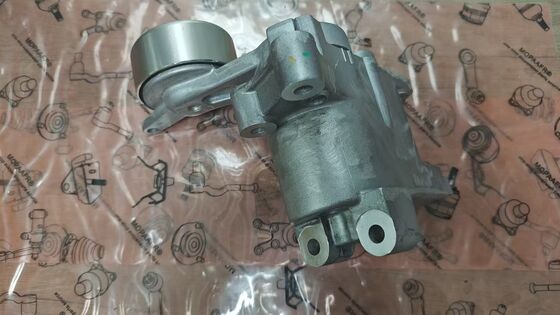

16620-30031 حزام التوتر ذو الأرجوحة الخفيفة للسيارة تويوتا فورتونر هيلوكس هياس GGN50 GGN15 1662030031

وصف وظيفة المنتج

مجموعة شد سير التوقيت (رقم القطعة 16620-30031) هي مكون حيوي لنظام تشغيل ملحقات محرك ديزل تويوتا الخاص بك. وظيفتها الأساسية هي الحفاظ على شد ثابت ومثالي لسير الملحقات الذي يدفع المولد، ومضخة المياه، ومضخة التوجيه المعزز، وضاغط مكيف الهواء. يستخدم هذا الشداد الأوتوماتيكي آلية زنبركية داخلية للتعويض عن تمدد السير وتآكله، مما يضمن بقاء السير مشدودًا بشكل صحيح طوال عمره التشغيلي. بدون شد السير الصحيح، يمكن أن ينزلق السير، مما يسبب أصوات صرير، وانخفاض أداء الملحقات، وفشل محتمل للسير. بالنسبة لطرازات تويوتا هايلوكس، هايس، فورتشنر، ودين، المزودة بمحركات ديزل 1KD-FTV أو 2KD-FTV، فإن وجود شداد سير يعمل بشكل صحيح أمر ضروري لتشغيل الملحقات بشكل موثوق ومنع الأعطال.

الأعراض الشائعة لشداد السير المعطل

إذا كنت تواجه أيًا من الأعراض التالية، فقد يكون شداد سير التوقيت الخاص بك معطلاً ويحتاج إلى استبدال:

• صوت صرير أو صفير من منطقة السير: صرير عالي النبرة عند التشغيل أو أثناء التسارع، مما يشير إلى انزلاق السير بسبب عدم كفاية الشد

• صرير السير الذي يزداد سوءًا عندما يكون الجو باردًا أو رطبًا: يضعف زنبرك الشداد بمرور الوقت ولا يمكنه الحفاظ على الشد المناسب في جميع الظروف

• تآكل مرئي للسير أو لمعان: يظهر سير الملحقات تآكلًا مفرطًا، أو تشققات، أو مظهرًا لامعًا بسبب الانزلاق المستمر

• مشاكل في أداء الملحقات: لا يقوم المولد بالشحن بشكل صحيح، أو يكون التوجيه المعزز ثقيلًا، أو لا يعمل مكيف الهواء بكفاءة بسبب انزلاق السير

• ضوضاء من محمل بكرة الشداد: صوت طحن أو هدير من بكرة الشداد، مما يشير إلى تآكل المحامل الداخلية

• قفز السير أو خروجه عن مكانه: في الحالات الشديدة، يسمح الشداد المتآكل للسير بالخروج تمامًا عن البكرات

• تلف مرئي أو عدم محاذاة: ذراع الشداد متصدع، أو البكرة غير محاذية، أو آلية الزنبرك معطلة

إذا كنت قد تأكدت من هذه الأعراض من خلال الفحص، فإن استبدال مجموعة شداد السير هو الحل الموصى به.

كيفية تشخيص شداد سير معطل

قبل شراء قطعة غيار، قم بإجراء هذه الفحوصات البسيطة للتأكد من أن شداد السير هو المشكلة:

• الفحص البصري: افحص سير الملحقات بحثًا عن لمعان، أو تشققات، أو تآكل مفرط. تحقق من بكرة الشداد بحثًا عن عدم محاذاة أو تلف في الذراع

• فحص شد السير: مع إيقاف تشغيل المحرك، اضغط على السير بين بكرتين. يجب أن يكون له انحراف بسيط (حوالي 10-15 مم). يشير الحركة المفرطة إلى شداد ضعيف

• اختبار محمل البكرة: قم بتدوير بكرة الشداد باليد. يجب أن تدور بسلاسة وهدوء. يشير الطحن أو الخشونة إلى تآكل المحامل

• اختبار الضوضاء: مع تشغيل المحرك، استمع إلى صوت صرير من منطقة السير. إذا اختفى الصوت عند رش كمية صغيرة من الماء على السير، فمن المحتمل أن يكون الشداد هو السبب

• فحص حركة الشداد: راقب ذراع الشداد أثناء عمل المحرك في وضع الخمول. يجب أن يتحرك قليلاً للتعويض عن تغيرات الحمل. يشير الذراع المتجمد أو المفكوك بشكل مفرط إلى عطل

 سمات المنتج

موقع المكون والوظيفة الأساسية

الموقع: يتم تركيب شداد سير التوقيت على مقدمة كتلة المحرك، في وضع يسمح له بالضغط على سير الملحقات في مساره الراجع. يقع بين كتلة المحرك (الخلف) والسير (الأمام)، مع ملامسة البكرة لسطح السير.

التوصيلات: يتم تثبيت مجموعة الشداد بكتلة المحرك بمسامير تثبيت. تلامس بكرة الشداد الجانب الخلفي (المسطح) لسير الملحقات. يوفر زنبرك التواء داخلي قوة الشد، ويتحرك الذراع لضبط شد السير تلقائيًا مع تمدد السير أو انكماشه مع تغيرات درجة الحرارة.

الوظيفة الأساسية: يعمل شداد السير كجهاز شد أوتوماتيكي لنظام سير الملحقات. يحافظ على شد ثابت للسير بغض النظر عن سرعة المحرك، أو درجة الحرارة، أو حمل الملحقات. من خلال منع انزلاق السير، فإنه يضمن شحن المولد بشكل صحيح، وتدوير مضخة المياه للسائل المبرد بفعالية، وتوفير المساعدة للتوجيه المعزز، وتشغيل ضاغط مكيف الهواء بكفاءة. كما يخفف الشداد من اهتزاز السير ويطيل عمر خدمة السير.

محتويات العبوة

1 × مجموعة شداد سير التوقيت (رقم القطعة 16620-30031). ملاحظة: سير الملحقات، ومسامير التثبيت، والأجهزة الأخرى غير مشمولة ما لم يُذكر خلاف ذلك. يرجى التأكد من التوافق مع طراز محرك سيارتك قبل الشراء.

تركيب ذاتي أم احترافي؟

هذا الاستبدال مناسب للتركيب الذاتي إذا:

• لديك مهارات ميكانيكية أساسية وخبرة في أنظمة سير الملحقات.

• لديك إمكانية الوصول إلى مجموعة مفاتيح ربط، ومفتاح سقاطة، وربما مفتاح عزم لفك السير.

• يمكنك العمل بأمان على السيارة مع برودة المحرك.

نوصي بالتركيب الاحترافي إذا:

• لست على دراية بتوجيه سير الملحقات واستبدال الشداد.

• تفتقر إلى الأدوات المناسبة لفك وتركيب السير.

• لست واثقًا من التحقق من شد السير الصحيح بعد التركيب.

ملاحظة: يمكن أن يؤدي التركيب غير الصحيح إلى عدم محاذاة السير، والتآكل المبكر، وفشل الملحقات. يجب تثبيت الشداد بشكل صحيح وتشديده حسب المواصفات. افحص دائمًا سير الملحقات بحثًا عن التآكل واستبدله إذا لزم الأمر. تحقق من توجيه السير بعد التركيب.

دليل التركيب خطوة بخطوة

تم تصميم دليل التركيب هذا لمساعدتك في استبدال شداد سير التوقيت الخاص بك بثقة. قبل البدء، تأكد من أن المحرك بارد تمامًا وأن السيارة متوقفة على أرض مستوية. ستحتاج إلى الأدوات التالية: مجموعة مفاتيح ربط، مفتاح سقاطة، وربما مفتاح عزم.

الخطوة 1: افصل كابل البطارية السالب. لاحظ توجيه سير الملحقات للرجوع إليه عند إعادة التجميع.

الخطوة 2: قم بتخفيف الشد على سير الملحقات عن طريق تدوير ذراع الشداد باستخدام مفتاح عزم أو أداة مناسبة. اسحب السير من بكرة الشداد.

الخطوة 3: قم بإزالة مسامير التثبيت التي تثبت مجموعة الشداد بكتلة المحرك. لاحظ مواقع المسامير وأطوالها.

الخطوة 4: قم بإزالة مجموعة الشداد القديمة من المحرك. نظف سطح التثبيت وافحص سير الملحقات بحثًا عن التآكل، أو اللمعان، أو التشققات. استبدل السير إذا لزم الأمر.

الخطوة 5: قم بتركيب مجموعة الشداد الجديدة على كتلة المحرك. أعد تركيب مسامير التثبيت وشدها حسب المواصفات.

الخطوة 6: قم بتوجيه سير الملحقات وفقًا للرسم التخطيطي. حرر ذراع الشداد لتطبيق الشد على السير. تحقق من أن السير مثبت بشكل صحيح على جميع البكرات.

خطوة حاسمة: تحقق من أن السير موجه بشكل صحيح ومشَدود بشكل مناسب. قم بتشغيل المحرك وتحقق من عدم وجود صرير أو ضوضاء غير عادية. افحص تشغيل الشداد أثناء عمل المحرك في وضع الخمول.

نصيحة احترافية: عند استبدال الشداد، افحص دائمًا سير الملحقات واستبدله إذا كان متآكلًا. تحقق من محاذاة جميع البكرات وحالة المحامل. استخدم مقياس شد السير إذا كان متاحًا للتحقق من الشد الصحيح.

مفاهيم خاطئة شائعة حول شدادات السير

خرافة 1: نادراً ما يحتاج شداد السير إلى استبدال.
حقيقة: يضعف زنبرك الشداد بمرور الوقت، وتتآكل محامل البكرة. في المركبات ذات الأميال العالية، يعد الشداد سببًا شائعًا لصرير السير ويجب استبداله عند ظهور الأعراض.

خرافة 2: أي شداد سير سيفي بالغرض.
حقيقة: شدادات السير خاصة بالمحرك ويجب أن تتطابق مع تكوين التثبيت، وقطر البكرة، وتوجيه السير. تم تصميم هذا الشداد خصيصًا لتطبيقات محركات ديزل تويوتا 1KD-FTV و 2KD-FTV.

خرافة 3: استبدال السير سيصلح صوت الصرير.
حقيقة: إذا كان زنبرك الشداد ضعيفًا أو كان محمل البكرة متآكلًا، فإن السير الجديد سيظل ينزلق ويصدر صريرًا. يجب استبدال الشداد لاستعادة شد السير المناسب.

التخزين ومدة الصلاحية

• يُخزن في مكان بارد وجاف بعيدًا عن أشعة الشمس المباشرة.

• احتفظ بالشداد في عبوته الأصلية حتى التركيب لمنع التلوث أو التلف.

• تجنب ملامسة الرطوبة، أو الزيت، أو الشحوم، أو المذيبات التي قد تؤثر على آلية الزنبرك أو المحامل.

• لا تسقط الشداد أو تعرضه للصدمات، فقد يؤدي ذلك إلى تلف الزنبرك الداخلي أو البكرة.

خدمة ما بعد البيع والضمان

هذا المنتج مغطى بضمان الجودة الخاص بنا. إذا كانت لديك أي أسئلة أو مشاكل تتعلق بالملاءمة أو الجودة، يرجى الاتصال بنا وسنرد في غضون 24 ساعة.
