وصف وظيفة المنتج

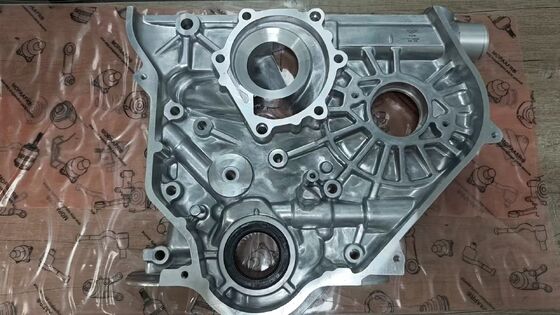

تعد علبة تروس التوقيت (رقم الجزء 11311-54052) مكونًا مهمًا في نظام توقيت محرك الديزل الخاص بك من تويوتا. وتتمثل وظيفتها الأساسية في العمل كغطاء أمامي يحيط ويحمي تروس التوقيت ومجموعة السلسلة. يتم تثبيت هذا الغلاف الصلب على كتلة المحرك ويشكل غرفة مشحمة حول مجموعة التوقيت، مما يحافظ على الزيت في مكانه بينما يمنع الأوساخ والحطام من الدخول. بالنسبة لمركبات تويوتا المجهزة بمحركات الديزل 2L و2LT و2LTE و3L و5L و5LE، فإن علبة تروس التوقيت التي تعمل بشكل صحيح ضرورية للحفاظ على توقيت الصمام الدقيق ومنع تسرب الزيت وضمان عمر طويل للمحرك..

الأعراض الشائعة لحالة تروس التوقيت الفاشلة

إذا كنت تعاني من أي من الأعراض التالية، فقد تكون علبة تروس التوقيت الخاصة بك معطلة وتحتاج إلى الاستبدال:

• تسرب الزيت في الحشية أو ختم الكرنك:تسرب واضح للزيت حول مقدمة المحرك، وغالبًا ما يكون مصحوبًا بانخفاض مستوى الزيت ورائحة احتراق. يشير هذا إلى أن السكن لم يعد محكم الغلق بشكل صحيح

• ضجيج الخشخشة أو فرك السلسلة:قعقعة معدنية غير طبيعية من مقدمة المحرك، تشير إلى أن السلسلة غير محاذية أو تحتك بهيكل مهترئ

• التوقيت الخاطئ أو الخمول الخام:المحرك يتباطأ بشكل غير متساو أو لديه طاقة ضعيفة بسبب اختلال سلسلة التوقيت. يمكن أن يؤدي هذا إلى تشغيل ضوء فحص المحرك

• التلوث داخل غرفة التوقيت:تعمل الأوساخ أو الحطام التي تدخل من خلال مبيت معرض للخطر على تسريع تآكل السلسلة والأدلة والموتر

• الشقوق أو الأضرار المرئية في العلبة:يكشف الفحص عن وجود شقوق أو تآكل عميق أو أضرار مادية في غلاف الألمنيوم

• الحالات الشديدة: تخطي السلسلة وتلف المحرك:إذا تعطل الهيكل تمامًا، فمن الممكن أن تتخطى سلسلة التوقيت الأسنان، مما يتسبب في تلامس الصمام والمكبس

إذا تأكدت من هذه الأعراض من خلال الفحص، فإن استبدال علبة تروس التوقيت هو الحل الموصى به.

سمات المنتج

موقع المكون والوظيفة الأساسية

موقع:يتم تثبيت علبة تروس التوقيت في الجزء الأمامي من كتلة المحرك، لتغطي تروس التوقيت ومجموعة السلسلة. يقع بين كتلة المحرك (الخلفي) ومروحة التبريد والبكرات ومكونات محرك الأقراص الملحقة (الأمامية). في محركات الديزل 2L، 3L، و5L، فإنه يشكل الغطاء الأمامي لغرفة التوقيت.

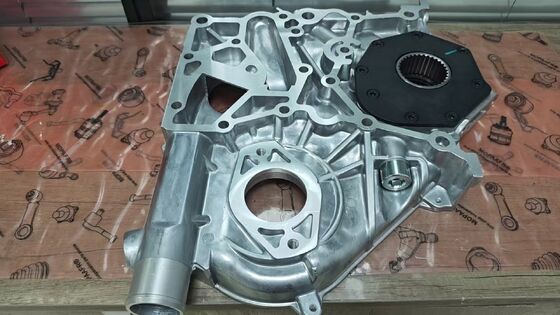

اتصالات:يتم تثبيت العلبة مباشرة على كتلة المحرك باستخدام مثبتات متعددة. إنه يحتوي على ختم زيت العمود المرفقي الأمامي ويتم إغلاقه بالكتلة بواسطة حشية (رقم الجزء 11328-54021 أو ما يعادله). يتم وضع ترس مضخة الحقن ومكونات التوقيت الأخرى بالداخل. توفر العلبة أيضًا نقاط تثبيت لغطاء مضخة الزيت وملحقات المحرك الأمامية الأخرى.

الوظيفة الأساسية:تخدم علبة تروس التوقيت ثلاث وظائف مهمة: (1) إحاطة تروس التوقيت والسلسلة في غرفة مشحمة وخالية من التلوث، (2) توفير محاذاة دقيقة ودعم لمكونات التوقيت للحفاظ على توقيت الصمام الصحيح، و (3) إغلاق الجزء الأمامي من المحرك لمنع تسرب الزيت. من خلال الحفاظ على سلسلة التوقيت مغمورة بالزيت وخالية من الحطام، فإنها تحافظ على توقيت ثابت تحت الحرارة والحمل والاهتزاز، مما يحمي المحرك من التآكل المبكر والفشل الكارثي المحتمل.

عندما يكون هذا الجزء مهمًا جدًا

تعتبر علبة تروس التوقيت هذه ذات أهمية خاصة للمركبات التي:

• يُستخدم في النقل التجاري أو النقل الثقيل - تضع هذه الظروف ضغطًا مستمرًا على نظام التوقيت وتتطلب ختمًا موثوقًا للزيت

• مركبات الديزل التي تقطع مسافات طويلة حيث قد يكون الهيكل الأصلي قد تعرض للتسربات أو التآكل بمرور الوقت

• يعمل في بيئات متربة أو قاسية - يسمح الغلاف المتضرر للملوثات بالدخول وتسريع تآكل مكونات التوقيت

• المركبات التي تخضع لإعادة بناء المحرك أو استبدال سلسلة التوقيت - يجب فحص العلبة واستبدالها في حالة اهتراءها أو تلفها

• المركبات التي تعمل بالديزل حيث يعد التوقيت الدقيق أمرًا بالغ الأهمية لحقن الوقود وكفاءة الاحتراق

في هذه الظروف، تعتبر علبة تروس التوقيت ضرورية للحفاظ على سلامة توقيت المحرك ومنع تسرب الزيت، مما يجعل الاستبدال في الوقت المناسب أمرًا بالغ الأهمية لطول عمر المحرك.

محتويات الحزمة

1 × مجموعة فرعية لعلبة تروس التوقيت (رقم الجزء 11311-54052). ملاحظة: لا يتم تضمين الحشية، وختم الكرنك الأمامي، ومسامير التثبيت، وغطاء مضخة الزيت، والأجهزة الأخرى ما لم يُذكر ذلك. يرجى التأكد من التوافق مع طراز سيارتك ومحركها قبل الشراء.

تركيب يدوي أم احترافي؟

هذا البديل مناسب لـ DIY إذا:

• لديك خبرة واسعة في خدمة تفكيك المحرك ونظام التوقيت لمحركات الديزل من تويوتا.

• يمكنك الوصول إلى مفتاح عزم الدوران، وساحب البكرة، وأدوات التوقيت.

• يمكنك العمل بأمان على السيارة مع تبريد المحرك ودعمه بشكل صحيح.

نوصي بالتركيب الاحترافي إذا:

• أنت غير معتاد على أنظمة التوقيت والسلسلة.

• أنت تفتقر إلى الأدوات المناسبة لإزالة البكرة والتحقق من التوقيت.

• أنت غير واثق من إغلاق غطاء التوقيت بشكل صحيح أو التحقق من توقيت المحرك بعد إعادة التجميع.

ملحوظة:يمكن أن يؤدي التثبيت غير الصحيح إلى تسرب الزيت واختلال التوقيت وتلف المحرك. استبدل دائمًا الحشية وختم الكرنك الأمامي. تنظيف وجوه التزاوج جيدًا. تطبيق RTV في زوايا مشتركة. عزم دوران جميع السحابات حسب المواصفات بالتسلسل. تحقق من التوقيت بعد إعادة التجميع وتحقق من تسرب الزيت بعد البداية الأولى.

دليل التثبيت خطوة بخطوة

تم تصميم دليل التثبيت هذا لمساعدتك على استبدال علبة تروس التوقيت الخاصة بك بثقة. قبل البدء، تأكد من أن المحرك بارد تمامًا وأن السيارة متوقفة على أرض مستوية. سوف تحتاج إلى الأدوات التالية: مفتاح عزم الدوران، وساحب البكرة، وكاشطة الحشية، ومانع التسرب RTV.

الخطوة 1:افصل كابل البطارية السالب. قم بتصريف زيت المحرك وسائل التبريد إذا كان غطاء التوقيت مغلفًا بسائل التبريد.

الخطوة 2:قم بإزالة مروحة التبريد وأحزمة القيادة والبكرات حسب الضرورة للوصول إلى علبة تروس التوقيت. قم بإزالة بكرة العمود المرفقي باستخدام مجتذب.

الخطوة 3:قم بإزالة مسامير التثبيت التي تثبت علبة تروس التوقيت في كتلة المحرك. لاحظ مواقع البراغي وأطوالها لإعادة التجميع.

الخطوة 4:افصل العلبة القديمة بعناية عن كتلة المحرك باستخدام مكشطة الحشية. قم بإزالة الحشية القديمة وقم بتنظيف سطحي التزاوج جيدًا.

الخطوة 5:افحص سلسلة التوقيت والأدلة والموتر بحثًا عن التآكل. استبدل أي مكونات بالية. ضع مادة مانعة للتسرب RTV على زوايا المفصل حيث تلتقي العلبة بالكتلة.

الخطوة 6:قم بتثبيت علبة تروس التوقيت الجديدة بحشية جديدة. أعد تثبيت مسامير التثبيت وعزم الدوران وفقًا للمواصفات بالتسلسل الصحيح.

الخطوة الحاسمة:قم بتركيب مانع تسرب زيت العمود المرفقي الأمامي الجديد. أعد تثبيت بكرة العمود المرفقي وأحزمة القيادة ومروحة التبريد. إعادة ملء زيت المحرك وسائل التبريد. التحقق من توقيت المحرك. قم بتشغيل المحرك وتحقق من عدم وجود تسرب للزيت حول غطاء التوقيت.

نصيحة للمحترفين:استبدل دائمًا حشية غطاء التوقيت وختم الكرنك الأمامي. قم بتنظيف أسطح التزاوج بالكامل قبل تطبيق RTV. قم بتجهيز نظام الزيت قبل البدء. افحص مستوى الزيت وافحص عدم وجود أي تسربات بعد وصول المحرك إلى درجة حرارة التشغيل.

المفاهيم الخاطئة الشائعة حول حالات توقيت التروس

الأسطورة 1:علبة ترس التوقيت هي مجرد غطاء ونادرًا ما تسبب مشاكل.
حقيقة:تعتبر علبة تروس التوقيت مكونًا دقيقًا يحافظ على محاذاة سلسلة التوقيت ويغلق زيت المحرك. يمكن أن تتسبب العلبة المشوهة أو التالفة في حدوث تسرب للزيت واختلال السلسلة وتلف المحرك في النهاية.

الأسطورة 2:أي علبة تروس توقيت سوف تناسب.
حقيقة:تعتبر علب تروس التوقيت خاصة بالمحرك ويجب أن تتوافق مع نمط الترباس وسطح الحشية وأحكام الختم. تم تصميم هذا الجراب خصيصًا لتطبيقات محركات الديزل 2 لتر، و3 لتر، و5 لتر، و5LE.

الأسطورة 3:يمكنك إعادة استخدام الحشية والختم القديم.
حقيقة:تعد حشية غطاء التوقيت وختم الكرنك الأمامي أمرًا بالغ الأهمية لاحتواء الزيت. إن إعادة استخدام المكونات القديمة يؤدي إلى خطر تسرب الزيت والتلوث. استخدم دائمًا الحشيات والأختام الجديدة أثناء التثبيت.

التخزين ومدة الصلاحية

• يخزن في مكان بارد وجاف بعيدا عن أشعة الشمس المباشرة.

• احتفظ بالمكون في عبوته الأصلية حتى التثبيت لمنع التلوث أو التلف.

• تجنب ملامسة الرطوبة أو الزيت أو الشحوم أو المذيبات التي قد تؤثر على أسطح الختم.

• لا تكدس الأشياء الثقيلة على المكون.

خدمة ما بعد البيع والضمان

هذا المنتج مغطى بضمان الجودة لدينا. إذا كانت لديك أي أسئلة أو مشكلات بخصوص الملاءمة أو الجودة، فيرجى الاتصال بنا وسنرد عليها في غضون 24 ساعة.

توصيات المنتجات ذات الصلة

عند استبدال علبة تروس التوقيت، يوصى غالبًا بفحص المكونات ذات الصلة التالية والنظر فيها في نفس الوقت.
